CP1H系列PLC间隔定时器中断

    前文，我们对间隔定时器中断作了大致的了解，下面我们主要就间隔定时器中断的设定做具体的了解。    间隔定时中断设定的步骤如下：    1)通过CX- Programmer的PLC系统设定，设定定时中断处理单位时间。    在CX- Programmer编程软件的工程工作区，双击项目“设置”，弹出“PLC设定”窗口，在“时序”标签的页面下，最下方的选项为“定时中断间隔”，如图4-20所示。这里选择的是定时中断的设定时间的单位。定时中断的执行周期为此处的设定时间单位与MASK指令的时间设定值的乘积。    2)在中断任务2（定时中断）中编制中断处理的程序。    在CX- Programmer编程软件的工程工作区，右击项目树的“新PLC1[CP1H]”，在其下拉菜单中选择“插入程序(I)”命令，则在树的下方出现“新程序2（未指定）”，右击“新程序2（未指定）”，在其下拉菜单中选择“属性(0)”，弹出“程序属性”窗口，如图4-21所示。在“通用”标签下的任务类型的下拉选项中选择中断任务编号，譬如选择“中断任务02（间隔定时器0）”，即选择间隔定时器任务0。
    图4-20    “PLC设定”窗口

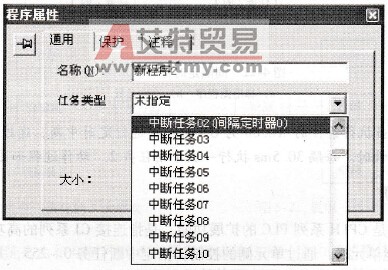

    图4-21    “程序属性”窗口    3)通过MSKS指令设定定时中断处理时间，见表4-14。    表4-14    定时中断处理时间的设定
    MSKS指令操作数     中断时间间隔  N  S     CX- Programmer设定的中断  时间单位     中断时间间隔 　  间隔定时中断编号  中断时间 　 间隔定时器0 （中断任务02） 　 #0000 ~ #270F  (0 ~ 9999) 10ms                           10~99990ms 1ms                         1~9999ms 0.1ms                     0.5~999.9ms     【例4-6】按照30.5 ms的间隔执行定时中断任务2，设定步骤如下：    1)在CX-Programmer中用PLC系统设定，将定时中断单位时间设定为0.1ms。    2)在CX-Programmer中编写定时中断任务2的中断处理程序。    3)在CX-Programmer中编写MSKS指令的梯形图程序，如图4-22a所示。

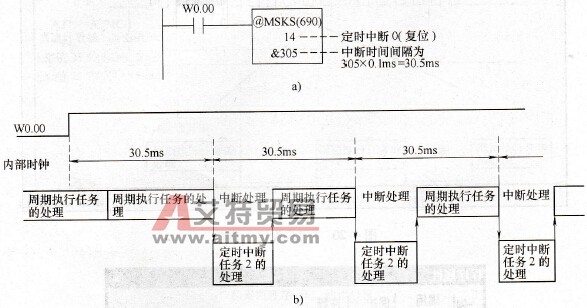

    图4-22    间隔定时器中断示例    a)梯形图程序b）动作过程    图4-22a中，当执行条件的W0. 00为ON时，可进行定时中断，通过设定复位开始，将定时器复位后开始计时。每隔30. 5ms执行一次中断任务2。动作过程如图4-22b所示。
