三菱FX2N系列PLC的示教定时器指令

    (1)示教定时器TTMR(Teaching Timer)指令格式为：    FNC64 TTMR[D·]n    (2)指令概要如表5.68所示。该指令可以用一只按钮调整定时器的设定时间，用于调试开关接通时间的测量。    表5. 68    示教定时器指令概要
    (3)示例梯形图如图5.98所示，对应指令为：    TTMR D0 K1
    图5. 98    示数定时器指令TTMR举例    如果X010接通时，执行示教定时器指令。这时X010就成为示教按钮，X010按下至松开的持续时间，由D1实时记录，K1指示所记录的时间值应乘以1，然后再存人D0中。TTMR指令执行过程的波形图如图5. 99(a)所示。X010为OFF时，D1复位，D0保持不变。    一般来说．若示教定时器按钮X010按下的时间为D1=t，则存入D0的值为10n-1t。可以用GPPW模拟仿真图5.98梯形图来验证。上例中n=1，则D0=D1，D0和D1的监控值如图5. 99(b)所示；若将此指令中K1改为K0，则有D0=D1/10，则监控值如图5.99(c) 所示。

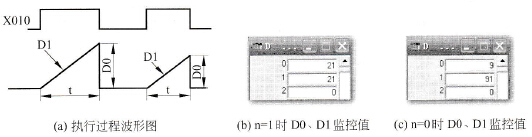

    图5. 99    示教定时器指令执行波形与GPPW中监视值    用GPPW模拟仿真的步骤见2.4节，只要在出现图2.17所示软元件内存监控窗时，用菜单命令“软元件”“字软元件窗口”D，再用2.4节介绍的方法在软元件测试窗中对X010单击“强制ON”按钮，就会出现D0和D1的监控值，如图5.99(b)所示；同样可以得到图5. 99(c)。这样转换的目的是为了把D0中的值化作以100ms为单位的时间常数来预置定时器。
