三菱FX2N系列PLC的逻辑“与”指令

    本文中没有特别声明时都是采用正逻辑，即用1表示接通状态(ON)，用0表示断开状态(OFF)。    逻辑“与”WAND指令格式为：    FNC26 WAND[S1·][S2·][D·]    其中，[S1·]和[S2·]为两个相“与”的源软元件；[D·]为存放相“与”结果的目的元件。WAND指令的功能是将指定的两个源软元件中的数进行二进制按位“与”，然后将相“与”结果送入指定的目的软元件中。    逻辑“与”指令的助记符、功能号、操作数和程序步等指令概要如表5. 26所示。由表5. 26可见，能够充当源操作数的如表中[S1·]、[S2·]所指定的范围内的所有软元件；能够充当目操作数的软元件要除去常数K、H和输入继电器位组合，如表中[D·]所指定的范围内的软元件。    表5. 26    逻辑“与”指令概要
    图5. 42所示为逻辑“与”指令示例梯形图，对应的指令为：    WAND D10 D20 D30
    图5. 42    逻辑“与”指令WAND举例    WAND前面的“W”表示16位字操作，以便与基本指令中数据宽度仅一位的AND指令相区别。在图5. 42中，如果X010接通，将执行逻辑“与”运算，将D10与D20中的内容进行二进制按位“与”，相“与”结果将送人D30中。    假设D10中的数据为12，D20中的数据为10，则送入D30的相“与”结果为8，相“与”的示意图如图5. 43所示。“与”运算的规则是：“全1出1，有0出0。”在D10与D20相“与”运算中，只有第3位满足“全1出1”，在第2至第O位相“与”中，至少有一位是0，所以相“与”结果都是“有0出0”。

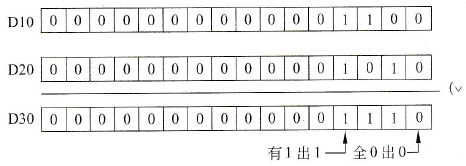

    图5. 43    逻辑“与”指令示意图    逻辑“与”指令有32位和脉冲操作方式，指令格式为：(D) AND(P)[S1·][S2·][D·]。同样，指令中给出的[S1·]、[S2·]和[D·]分别为源和目软元件的首地址。
