三菱FX2N系列PLC的逻辑“异或”指令

    逻辑“异或”WXOR(Exclusive Or)指令格式为：    FNC28 WXOR[S1·][S2·][D·]    其中，[S1·]和[S2·]为两个相“异或”的源软元件；[D·]为存放相“异或”结果的目的元件。WXOR指令的功能是将指定的两个源软元件中的数进行二进制按位“异或”，然后将相“异或”结果送入指定的目的软元件中。    逻辑“异或”指令的助记符、功能号、操作数和程序步等指令概要如表5. 28所示。由表5. 28可见，能够充当源操作数的如表中[S1·]、[S2·]所指定的范围内的所有软元件；能够充当目操作数的软元件要除去常数K、H和输入继电器位组合，如表中[D·]所指定的范围内的软元件。    表5. 28    逻辑“异或”指令概要
    图5. 46所示为逻辑“异或”指令的示例梯形图，对应的指令为：    WXOR D10 D20 D30
    图5. 46    逻辑“异或”指令WXOR举例    WXOR前面的“W”表示16位字操作。在图5.46中，如果X010接通，将执行逻辑“异或”运算，将D10与D20中的内容进行二进制按位“异或”，相“异或”结果将送入D30中。    假设D10中的数据为12，D20中的数据为10，则送入D30的相“异或”结果为6，相“异或”的示意图如图5. 47所示。“异或”运算可以理解为不考虑进位的按位加，其规则是：“相同出0，相异出1。”在D10与D20相“异或”运算中，第3位和第0位满足“相同出0”，第2位和第1位满足“相异出1”。

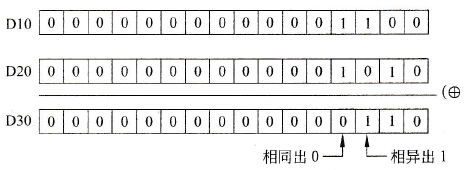

    图5. 47    逻辑“异或”指令示意图    逻辑“异或”指令有32位和脉冲操作方式，指令格式为：(D)XOR(P)[S1·][S2·][D·]。同样，指令中给出的[S1·]、[S2·]和[D·]分别为源和目软元件的首地址。
