施耐德Unity Pro的配置编辑器

    Unity Pro配置编辑器用于配置硬件和每个模块的参数。配置编辑器的窗口分为2个部分：    ●目录窗口，从该窗口中，可以选择模块，然后直接以PLC配置的图形表示形式插入该模块。    ●PLC配置的图形表示形式。    配置编辑器如图3-93所示。
    图3-93    配置编辑器    单击鼠标右键，选择“新设备”，从打开窗口中选择模块，如图3-94所示。

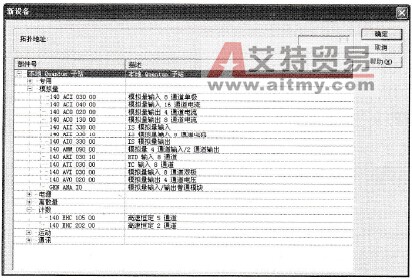

    图3-94    创建新设备    选中模块后，单击“确定”按钮。例如，选中CPU65160模块，即可打开模块属性的“概述”窗口，如图3-95所示。

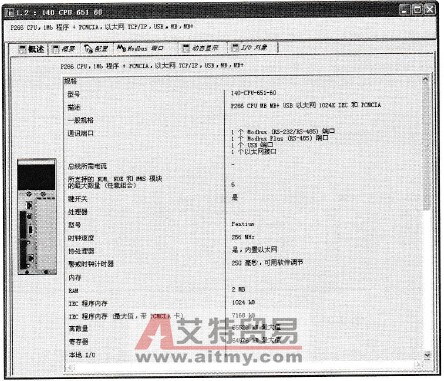

    图3-95    CPU65160模块“概述”窗口    打开模块属性的“配置”窗口，如图3-96所示。

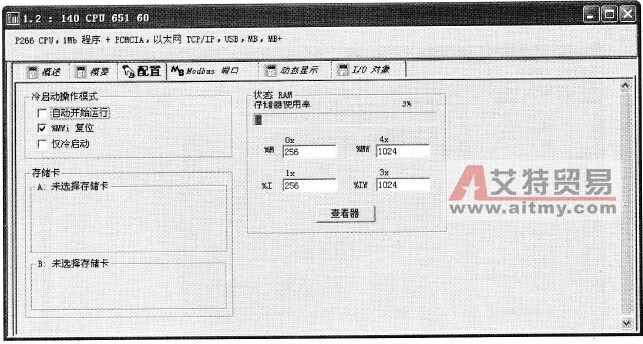

    图3-96    CPU65160模块“配置”窗口    可以选择是否在重新冷启动时初始化内部字% MWi。    打开模块属性的“Modbus端口”窗口，如图3-97所示。
    图3-97    CPU65160模块“Modbus端口”窗口    可以分配使用3个Modbus端口，配置3个端口的Modbus通信参数：    ●1号端口分配给：140CPU6系列处理器的内置Modbus端口，或者其他Quantum处理器的第1个内置Modbus端口(MODBUS COMMl)    ●2号端口分配给：第2个内置端口(MODBUS COMM2)，或者其他NOM模块。    ●3号端口分配给：NOM模块。    例如，选中ACI04000模块，即可打开模块属性的“概述”窗口，如图3-98所示。

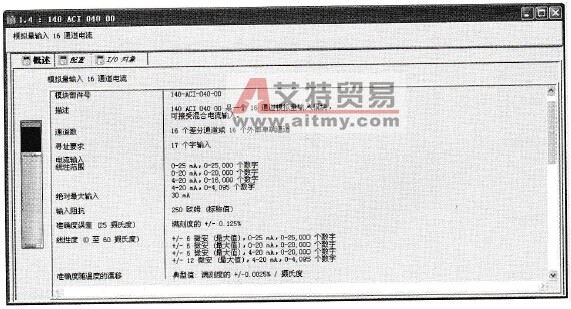

    图3-98    ACI04000模块“概述”窗口    打开模块属性的“I/O对象”窗口，如图3-99所示。

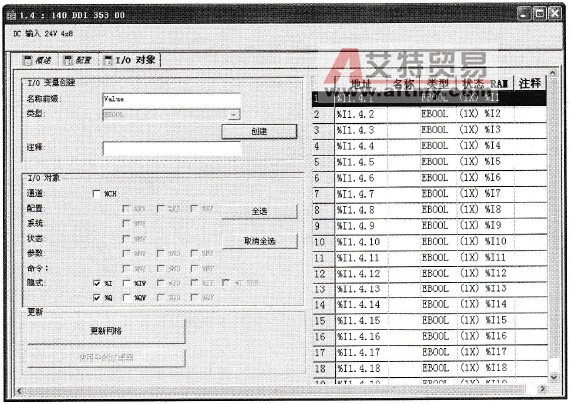

    图3-99    DDI35300模块“I/O对象”窗口    选择对象类型，例如，选中DDI35300模块，更新网格后，选择其中一部分，定义前缀，创建变量。    在项目浏览器中，选择“通讯”→“网络”，单击鼠标右键，选择“新建网络”，出现如图3-100所示的对话框。
    图3-100    “添加网络”对话框    打开模块配置，在“模块实用程序”中，选中“IO扫描”，如图3-101所示。
    图3-101    IO扫描    图3-101中：    IP地址是已扫描以太网从站设备的IP地址。    单元ID，该字段是在连接到以太网/Modbus网关的设备的从站地址与该网关的IP地址之间建立关联，取值范围是1～255。    从站语法，使用下拉菜单选取读引用从站和写引用从站的值的显示方式，有以下4个选项：    ●索引，如100;    ●Modbus，如400101;    ●IEC 0，如%MW100;   ●IEC 1，如%MW101。    运行状况超时(ms)，该字段可以设置来自远程设备响应之间的最大时间间隔。此时段到期后，收到的数据将变为无效。运行状况超时应大于重复速率。对于NOE以太网模块，它还应大于CPU扫描时间。取值范围是1ms～50s，时间间隔是1ms。    重复速率( ms)，扫描数据的速率，为重复速率步长的倍数。    读主站对象，主站PLC中的目标地址，其中存储来自各设备的最新读取数据。通过自动计算读取引用的起始从地址与读长度值之和可得出此参数。    读取从站引用，从站／远程设备中的源地址索引。    读长度，要读取的字数。    上次值（输入），该字段配置当远程设备出现访问错误时如何处理输入。
