施耐德Unity Pro的数据编辑器

    数据编辑器具有以下功能：    ●创建数据类型；    ●将功能块数据类型归档到库中或使用其中的功能块数据类型；    ●创建数据类型实例；    ●以层次结构形式显示数据结构；    ●搜索／排序／过滤数据。    如图3-102所示。
    图3-102    数据编辑器    单击按键，可根据在“名称”字段中定义的过滤器条件更新显示。单击按键，可打开用于定义过滤器的简介对话框。“EDT”复选框可显示基本数据类型，“DDT”复选框可显示导出的数据类型，“IODDT”复选框，可显示引用了输入／输出的导出的数据类型(DDT)。    “变量”选项卡可对EDT、DDT、IODDT的变量实例进行管理；“DDT类型”选项卡用于管理导出的数据类型（结构或数组）；“功能块”选项卡可对EFB或DFB类型的变量实例进行管理；“DFB类型”选项卡用于对导出的功能块(DFB)的数据类型进行管理。    在数据编辑器中双击“类型”列，可以打开“变量类型选择”窗口，如图3-103所示。

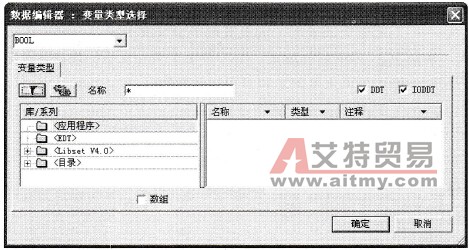

    图3-103    数据编辑器变量类型选择    图3-103中，“应用程序”目录显示项目中使用的数据类型：    ●导出的数据类型(DDT)必须选中DDT复选框；    ●导出的数据类型(DFB)必须选中DFB复选框；    ●引用输入／输出(IODDT)的导出的数据类型必须选中IODDT复选框；    ●基本功能块( EFB)的数据类型，必须选中EFB复选框。    “EDT”目录显示基本数据的类型。“库／系列”目录中包含制造商提供的系列功能或用户存档的功能。    ●导出的数据类型(DDT)必须选中DDT复选框。    ●顺序功能图(SFC)的数据类型必须选中DDT复选框。    ●导出的功能块(DFB)的数据类型必须选中DFB复选框。    ●基本功能块(EFB)必须选中EFB复选框。    “目录”显示引用制造商提供的输入／输出(IODDT)的导出的数据类型，必须选中IODDT复选框。    可以在数据编辑器中创建过滤器，以便根据需要显示数据。过滤器是应用于各种属性的条件总和。标准情况下，每个选项卡中都会显示所有变量实例或数据类型。已定义的各种过滤器会在数据编辑器关闭时被保存，在数据编辑器再次打开时恢复，如图3-104所示。
    图3-104    数据过滤器    “名称”列包含用于打开对话框的（变量、DDT类型、功能块或DFB类型）选项卡的属性；“条件”列用于定义每个属性的过滤条件；“反转”复选框可反转相应属性的过滤条件。
