三菱FX2N系列PLC的字元件左移指令

    字元件左移WSFL(Word Shift Left)指令格式为：    FNC37 WSFL[S·][D·]n1 n2    其中，[S·]为移位的源字元件首地址；[D·]为移位的目字元件首地址；n1为目字元件个数；n2为源字元件移位个数。字左移是指源的高位将从目的低位移入，目字元件向左移n2字，源字元件中的数据保持不变。字左移指令执行后，n2个源字元件中的数左移到了目的低n2字中，目字元件中的高n2个字从其高端溢出。    字元件左移指令的助记符、功能号、操作数和程序步等指令概要如表5. 37所示。由表5. 37可见，能够充当源操作数的为各类继电器和状态S的位组合，以及字元件T、C、D，如表中[S·]所指定的范围内的软元件；能够充当目操作数的为输出继电器、辅助继电器及状态元件的位组合，以及字元件T、C、D，如表中[D·]所指定的范围内的软元件；能够充当n1和n2的只有常数K和H，而且要求满足n2≤n1≤1024，这是对FX2N系列PLC而言的，对于其他机型略有差异，如对于FX0和FX0N机型要求满足n2≤n1≤512。    表5. 37    字元件左移指令概要
    字左移指令与位左移指令的区别见5.5.7小节中字右移指令与位右移指令的区别。    图5. 64所示为字元件左移指令的示例梯形图，对应的指令为：    WSFL D0 D10 K16 K4
    图5. 64    字元件左移指令WSFL举例    在图5. 64中，如果X010接通，将执行字元件左移操作，源中D3～D0四个字数据被传送到目中的D13～D10，目中D25～D10十六个字数据左移4个字位置，D25～D22四个字数据从目的高端移出，所以D25～D22中原来的内容将会丢失。执行上述字元件左移指令的示意图如图5. 65所示。

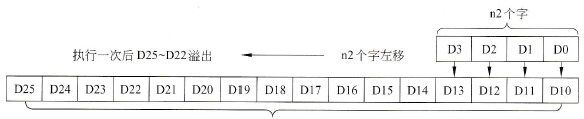

    图5. 65    字元件左移过程示意图    在使用上述这条连续指令时，每个扫描周期都会进行一次字元件左移。实际控制中常常要求驱动条件X010由OFF—ON时才进行一次字元件左移，解决的办法是改用脉冲方式。将上述这条指令改为脉冲操作方式时，指令格式为：    WSFL (P) D0 D10 K16 K4
