三菱FX2N系列PLC的比较指令

    比较CMP(Compare)指令格式为：    FNC10 CMP [S1·][S2·][D·]    其中，[S1·]、[S2·]为两个比较的源操作数；[D·]为比较结果的标志软元件，指令中给出的是标志软元件的首地址（标号最小的那个）。    比较指令的助记符、功能号、操作数和程序步等指令概要如表5.10所示。由表5.10可见，能够充当标志位的软元件只有输出继电器Y、辅助继电器M和状态元件S；能够充当源操作数的为表中[S1·]、[S2·]所指定的范围内的所有软元件。    表5.10    比较指令概要
    比较指令CMP可对两个数进行代数减法操作，将源操作数[S1·]和[S2·]进行比较，结果送到目的操作数[D·]中，再将比较结果写入指定的相邻三个标志软元件中。指令中所有源数据均作为二进制数处理。

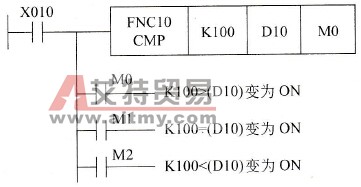

    图5.23    比较指令CMP举例    图5.23所示为比较指令CMP的示例梯形图，对应的指令为：    CMP K100 D10 M0    在图5.23中，如果X010接通，将执行比较操作，将100减去D10中的内容，再将比较结果写入相邻三个标志软元件M0～M2中。标志位的操作规则是：    若K100＞(D10)，则M0被置1；    若K100= (D10)，则M1被置1；    若K100＜(D10)，则M2被置1。    可见CMP指令执行后，标志位中必有一个被置1，而其余两个均为0。    CMP指令可以比较两个16位二进制数，也可以比较两个32位二进制数。32位时指令格式为：    (D) CMP [S1·][S2·][D·]    CMP指令也可以有脉冲操作方式，格式为：(D)CMP(P)[S1·][S2·][D·]，只有在驱动条件由OFF→ON时进行一次比较。    注意，指令中的三个操作数必须按表5.10所示编写，如果缺操作数，或操作元件超出此表中指定范围等都要引起出错。可用RST或ZRST复位指令清除比较结果。
