三菱FX2N系列PLC的区间比较指令

    区间比较ZCP( Zone Compare)指令格式为：    FNC11 ZCP[S1·][S2·][S3·][D·]    其中，[S1·]和[S2·]为区间起点和终点；[S3·]为另一比较软元件；[D·]为标志软元件，指令中给出的是标志软元件的首地址。    区间比较指令的助记符、功能号、操作数和程序步等指令概要如表5. 11所示。由表5. 11可见，能够充当标志位的软元件只有Y、M和S；能够充当源操作数的为表中[S1·]、[S2·]和[S3·]所指定的范围内的所有软元件。区间比较指令ZCP可将某个指定的源数据[S3·]与一个区间的数据进行代数比较，源数据[S1·]和[S2·]分别为区间的下限和上限，比较结果送到目的操作数[D·]中，[D·]由三个连续的标志位软元件组成。标志位操作规则是：若源数据[S3·]处在上下限之间，则第二个标志位置1；若源数据[S3·]小于下限，则第一个标志位置1；若源数据[S3·]大于上限，则第三个标志位置1。ZCP指令执行后标志位必定有一个是1，其余两个是0。如果[S1·]不比[S2·]小，则将[S1·]和[S2·]看做一样大。    表5.11    区间比较指令概要

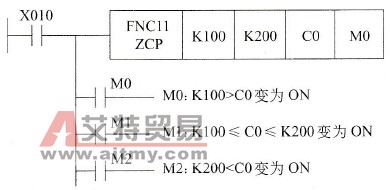

    图5.24所示为区间比较指令示例梯形图，对应指令为：    ZCP K100 K200 C0 M0

    图5.24    区间比较指令ZCP举例    如果X010接通，将执行区间比较操作，将C0的内容与区间的上下限进行比较，比较结果写入相邻三个标志位软元件M0～M2中。标志位操作规则是：    若K100>C0，则M0被置1；    若K100≤C0≤K200，则M1被置1；    若K200<C0，则M2被置1。    ZCP指令有32位操作和脉冲操作方式：    (D) ZCP (P) [S1·][S2·][S3·][D·]    有关ZCP指令操作数等注意事项同CMP指令。
