三菱FX2N系列PLC的移位传送指令

    移位传送SMOV(Shift Move)指令格式为：    FNC13 SMOV [S·]m1 m2[D·]n    其中，[S·]为源数据；m1为被传送的起始位；m2为传送位数；[D·]为目的软元件；n为传送的目的起始位。移位传送指令的功能是将[S·]第m1位开始的m2个数移位到[D·]的第n位开始的m2个位置去，m1、m2和n的取值均为1~4。分开的BCD码重新分配组合，一般用于多位BCD拨盘开关的数据输入。    移位传送指令的助记符、功能号、操作数和程序步等指令概要如表5. 13所示。由表5. 13可见，能够充当源操作数的为表中[S·]所指定的范围内的所有软元件；能够充当目操作数的软元件要除去常数K、H和输入继电器位组合，如表中[D·]所指定的范围内的软元件。    表5. 13    移位传送指令概要
    图5. 26所示为SMOV的示例梯形图，对应指令为：SMOV D10 K4 K2 D20 K3。移位传送示意图如图5. 27所示。假设D10中的数据为对应BCD码4321，D20中的数据为对应BCD码9008。如果X010接通，将执行移位传送指令。首先将D10中的二进制数转换成对应的BCD码，即如上面假设的为4321;然后将第4位（m1= K4）开始的共2位(m2=K2) BCD码，即BCD码4和3，分别移到D20的第3位(n=K3)和第2位的BCD码位置上去，D20原来第3和第2位上的BCD码00将被43取代，没有进行传送的第4位和第1位上的BCD码仍为原来的数据9和8，所以移位传送后D20的内容将为9438。移位传送指令只能对16位数据进行操作，所以BCD码值超过9999时将会出错。
    图5. 26    移位传送指令SMOV举例

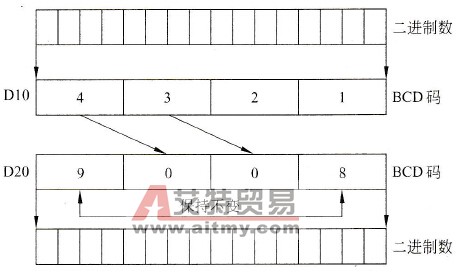

    图5. 27    移位传送示意图    SMOV指令有脉冲操作方式：SMOV(P)[S·]m1 m2 [D·]n，只有在驱动条件由OFF→ON时进行一次移位传送操作。
