三菱FX2N系列PLC的编码指令

    (1)编码ENCO(Encode)指令格式为：    FNC42 ENCO[S·][D·]n    (2)指令概要如表5.43所示。    表5. 43    编码指令概要
    (3)示例梯形图如图5.73所示，对应指令为：    ENCO M0 D10 K3

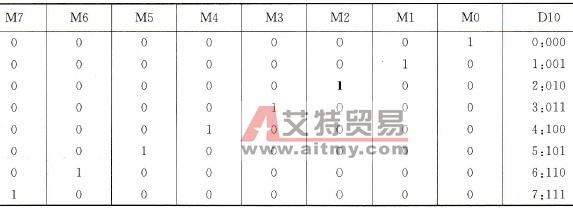

    图5. 73    编码指令ENCO举例    在图5. 73中，如果X010接通，将执行编码操作，K3指定充当编码的源软元件为M7～M0共23（=8）位，并将编码结果存入D10中，编码的结果如表5.44所示。表中的第2行D10的值为0，这是因为源中只有第0位为1。同理，表中的第3行D10的值为1，是因为源中只有第1位为1，以此类推。编码好比是给运动员编号，D10的不同取值比作不同的运动员，M7～M0取值比作对应的运动员编号。编码输出中被置位或复位的继电器在驱动条件变为无效后，仍将保持其状态，直到再次执行编码指令时才可能改变。    表5. 44    编码器真值表
