三菱FX2N系列PLC的块传送指令

    块传送BMOV(Block Move)指令格式为：    FNC15 BMOV[S·][D·]n    其中，[S·]为源软元件；[D·]为目的软元件；n为数据块个数。块传送指令的功能是将源软元件中的n个数据组成的数据块传送到指定的目的软元件中去。如果元件号超出允许元件号的范围，数据仅传送到允许范围内。    块传送指令的助记符、功能号、操作数和程序步等指令概要如表5.15所示。由表5. 15可见，能够充当源操作数的为表中[S·]所指定的范围内的所有软元件，包括文件寄存器(D1000～D2999)；能够充当目操作数的软元件要除去常数K、H和输入继电器位组合，如表中[D·]所指定的范围内的软元件；能够充当数据块个数的只有常数K、H，如表中n所指定的范围。    表5.15    块传送指令概要

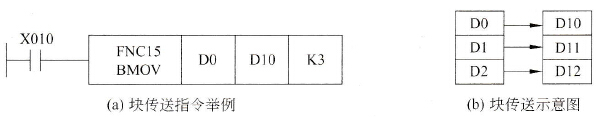

    图5. 29(a)所示为块传送指令示例梯形图，对应指令为：    BMOV D0 D10 K3    在图5. 29(a)中，如果X010接通，将执行块传送指令。根据K3指定数据块个数为3，则将D0～D2中的内容传送到D10～D12中去，如图5.29(b)所示。传送后D0～D2中的内容不变，而D10～D12的内容相应被D0～D2中内容取代。当源、目软元件的类型相同时，传送顺序自动决定。如果源、目软元件的类型不同，只要位数相同就可以正确传送。如果源、目的软元件号超出允许范围，则只对符合规定的数据进行传送。    BMOV指令没有32位操作方式，但有脉冲操作方式，BMOV指令的脉冲操作格式为：
    BMOV(P)[S·][D·]n

    图5.29    块传送指令BMOV
