三菱FX2N系列PLC的BCD变换指令

    二一十进制码变换BCD(Binary Code to Decimal)指令格式为：    FNC18 BCD[S·][D·]    其中，[S·]为被转换的软元件；[D·]为目的软元件。BCD码变换指令的功能是将指定软元件的内容转换成BCD码并送到指定的目的软元件中去。BCD码变换指令将PLC内的二进制数变换成BCD码后，再译成7段码，就能输出驱动LED显示器。    BCD码变换指令的助记符、功能号、操作数和程序步等指令概要如表5.18所示。由表5. 18可见，能够充当源操作数的要除去常数K、H，如表中[S·]所指定的范围内的所有软元件；能够充当目操作数的软元件要除去常数K、H和输入继电器位组合，如表中[D·]所指定的范围内的软元件。    表5.18    BCD码变换指令概要
    图5. 32所示为BCD码变换指令的示例梯形图，对应指令为：
    BCD D10 K2Y000
    图5.32    BCD码变换指令BCD举例    在图5. 32中，如果X010接通，将执行BCD码变换指令，将D10寄存器中的二进制数转换成BCD码，然后将其低八位内容送到Y007～Y000中去。指令执行过程的示意图如图5. 33所示。    注意，如果超出了BCD码变换指令能够转换的最大数据范围就会出错。16位操作时范围为0～9999；32位操作时范围为0～99999999。    BCD码变换指令有32位操作和脉冲操作方式：
    (D)BCD(P)[S·][D·]

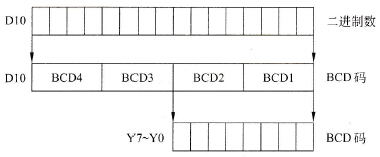

    图5.33    BCD码变换指令执行示意图
