三菱FX2N系列PLC的接点串联指令AND、ANI

    接点串联指令的助记符、功能、梯形图和程序步等指令要素如表3.7所示。    表3.7    接点串联指令
    (1) AND（与）为常开接点串联指令。    (2) ANI（与非）为常闭接点串联指令。    (3) AND（与）和ANI（与非）指令用于单个接点串联，串联接点的数量不限，重复使用指令次数不限。操作目的元件为X、Y、M、S、T、C。若要将两个以上接点并联而成的电路块串联，要用后述的ANB指令。    例3.4 阅读图3.8中的梯形图，写出图3.8梯形图所对应的指令表，指出各指令的步序及程序的总步数。

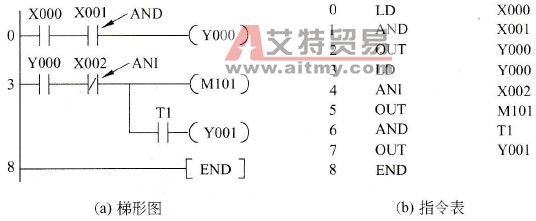

    图3.8    AND与ANI指令应用举例    解从梯形图转换成带有步序号的指令表，除了用人工方法之外，还可以方便地用FXGP软件来转换。先用FXGP画好图3.8(a)梯形图（画法详见6.3节），然后选择菜单命令“工具”1“转换”，就可得到对应的指令表，如图3.8(b)所示。各指令的步序已经在此程序中标出，并可得到总的程序步为9步。人工查阅表3.4和表3.7相关指令的程序步可知，各指令均为1步，所以总的程序步也为9步。
