三菱FX2N系列PLC的接点并联指令OR、ORI

来源：艾特贸易2017-06-05

简介接点并联指令的助记符、功能、梯形图和程序步等指令要素如表 3.8 所示。表 3.8 接点并联指令 (1) OR （或）为常开接点并联指令。 (2) ORI （或非）为常闭接点并联指令。 (3) OR 和 ORI 指

    接点并联指令的助记符、功能、梯形图和程序步等指令要素如表3.8所示。    表3.8    接点并联指令
    (1) OR（或）为常开接点并联指令。    (2) ORI（或非）为常闭接点并联指令。    (3) OR和ORI指令引起的并联，是从OR和ORI一直并联到前面最近的LD和LDI指令上，如图3.9(a)所示，并联的数量不受限制。操作目的元件为X、Y、M、S、T、C。OR和ORI指令只能用于单个接点并联连接，若要将两个以上接点串联而成的电路块并联，要用后述的ORB指令。

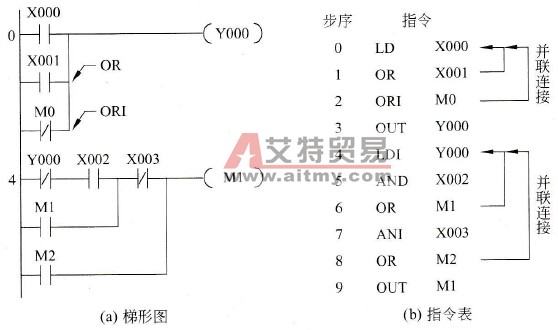

OR与ORI指令举例     图3.9    OR与ORI指令举例    例3.5 阅读图3.9(a)中的梯形图，写出图3.9(a)梯形图所对应的指令表，指出各指令的步序及程序的总步数。    解用FXGP软件来转换，得到对应图3.9(a)梯形图的指令表如图3.9(b)所示。查阅表3.8和前述相关指令的程序步可知，各指令均为1步，所以总的程序步为10步，与FXGP转换后得到的结果相同。
