三菱FX2N系列PLC的脉冲输出指令PLS、PLF

    PLS和PLF指令的助记符、功能、梯形图和程序步等指令要素如表3.13所示。    表3.13    脉冲输出指令
    (1) PLS（脉冲）为微分输出指令，上升沿有效；PLF（脉冲）也为微分输出指令，但下降沿有效。    (2)这两个指令用于目的元件Y、M的脉冲输出，PLS是在输入信号上升沿使目的元件产生一个扫描周期的脉冲输出，PLF是在输入信号下降沿产生一个扫描周期的脉冲输出。    (3)特殊辅助继电器M不能用作PLS或PLF的目的元件。    例3.10阅读图3.17(a)梯形图，试解答：    (1)写出图3.17(a)梯形图所对应的指令表，指出各指令的步序及程序的总步数；    (2)根据图3.17(b)所示X000和X001的波形，画出M0、M1和Y000的波形图，并用2.4节的GPPW模拟仿真方法，获得其时序图来验证。

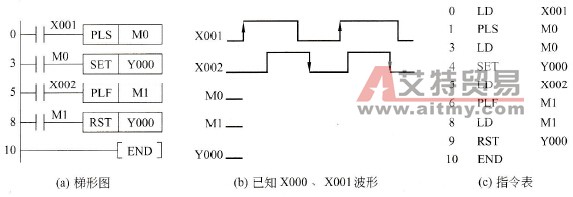

    图3.17    PLS和PLF指令举例    解 (1)用FXGP软件来转换，得到对应图3.17 (a)梯形图的指令表如图3.17 (c)所示，各指令的步序已经在此程序中标出，并可得到总的程序步为11步。若人工计算，要注意图3. 17(c)中步序号为1和6的两条脉冲输出指令均为2个程序步。    (2)根据PLS和PLF指令功能，分析可知，在X001接通的上升沿时，M0线圈得电并保持一个扫描周期，M0常开闭合使Y000得电置1。直至X002接通的下降沿时，M1线圈得电并保持一个扫描周期，M1常开闭合使Y000复位。所以，M0、M1和Y000的波形如图3. 18(a)所示，此图与用GPPW进行模拟仿真时获得的时序图(见图3.18(b))是一致的。图3. 18(b)中X001和X002的波形，是通过8次双击使X001和X002强制ON／OFF而获得的；同时，在时序图窗口中用菜单命令“监视”“采样周期”，在出现的“数据收集周期”文本框中输入2，输入再大的值可能会得不到M0与M1在接通一个扫描周期时的波形。

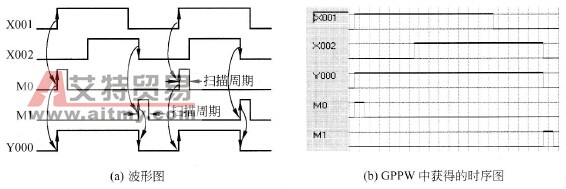

    图3.18    例3.10输入／输出波形
