FX2N系列PLC的通用定时器(T0～T245)

    PLC内部定时器的功能相当于时间继电器，它有一个设定值寄存器，一个当前值寄存器，以及许多接点供编程时使用，引用次数不限。FX2N系列PLC的定时器都是16位的，数值位为二进制15位，其设定值范围为1～32767，可以用常数K或数据寄存器D的值来设定。    定时器的符号是T，其地址按十进制编号，FX2N系列PLC的定时器T的地址分配见附录A。FX2N系列PLC中共有256个定时器，分为通用定时器和累计定时器两种。    通用定时器分为100ms和10ms两种。100ms通用定时器有200个，地址为T0～T199，其中T192～T199可在子程序或中断服务程序中使用。100ms定时器的定时区间为0.1～3276. 7s。    图2.3为定时器T10的常规用法，分图(a)和(b)分别为其梯形图和对应的波形图。
    图2.3    100ms通用定时器使用示例    T10定时时间由K40指定为4s，当X000闭合时，定时器T10线圈被驱动，开始对内部100ms时钟脉冲进行加计数；当定时器的当前值还未达到设定值4s时，X000断开，则T10马上复位而不会将定时值累计下来。当X000再次闭合时，T10重新从0开始加计数，直至当前值达到设定值4s时，T10动作，其常开接点闭合，Y000线圈接通。    10ms通用定时器有46个，地址为T200～T245，其定时区间为0.01～327. 67s。图2.4所示为定时器T200的常规用法。上电后，M8002接通一个扫描周期，执行MOV指令使D0=K918，即设定时间为9.18s。程序的执行过程与上例类似，读者不难自行分析。

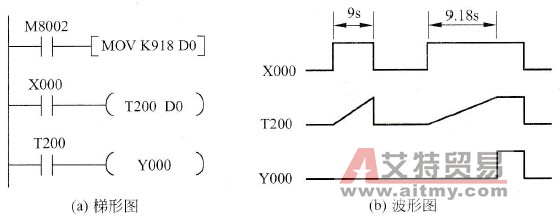

    图2.4    10ms通用定时器使用示例
