FX2N系列PLC的累计定时器(T246～T255)

    累计定时器又称积算定时器，也有两种，一种是1ms累计定时器，另一种是100ms累计定时器。它们除了定时分辨率不同外，在使用上也有区别。    1ms累计定时器有4个，地址为T246～T249，其定时区间为0.001～32. 767s。考虑到一般实用程序的扫描时间都要大于1ms，因此该定时器设计成以中断方式工作，可以在子程序或中断中使用。    例2.1试说明图2.5(a)梯形图的工作过程，并用GPPW软件模拟仿真此梯形图来说明累计定时器的特性。

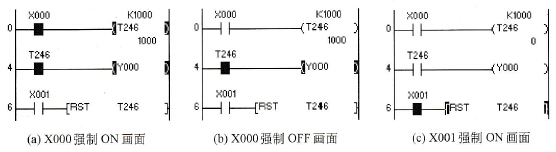

    图2.5    累计定时器使用示例    解  图2.5(a)梯形图的工作过程如图2.5(b)波形图所示。T246定时时间由K1000指定为1000ms，当X000闭合时，定时器T246线圈被驱动，开始对内部1ms时钟脉冲进行加计时；若中间断电或X000断开T246只会停止计数，而不会复位。当再次通电或X000再次闭合后，T246在原来计数值的基础上继续累加计时，直至当前值累加达到设定值1000ms时为止。这时T246动作，其常开接点闭合，Y000线圈接通。这种状态将一直保持，即使此后X000断开，对定时器也没有任何影响。只有当X001闭合时，执行RST指令才对T246复位，从而Y000才断开。    图2.6为用GPPW内装的软件模拟仿真图2.5中梯形图的画面，图中蓝色阴影的元件表示接通。分图(a)表示X000被强制ON，T246计时达到1000ms引起Y000接通时的画面；分图(b)表示X000被强制OFF，但对T246没有影响（当前值还是1000），Y000仍保持接通时的画面；分图(c)表示X001被强制ON，T246才被复位（当前值已变为0），从而Y000被断开时的画面。
    图2.6    用GPPW软件模拟仿真累计定时器的特性    这个模拟仿真实验十分清楚地表明了，累计定时器与通用定时器的区别在于：当驱动逻辑为OFF或PLC断电时，通用定时器会立即复位，而累计定时器却并不复位，再次通电或驱动逻辑再次为ON时，累计定时器将在上次定时时间的基础上继续累加，直至达到设定值。    100ms累计定时器共有6个，地址为T250～T255。每个定时器的定时区间为0.1～3276. 7s。100ms累计定时器除了不能在中断或子程序中使用和定时分辨率为0.1s外，其余特性与1ms累计定时器没有区别。
