CPM1A系列PLC的特点和系统配置

    欧姆龙CPM1A系列PLC属于结构紧凑、成本较低的微型机，在CPU单元中装配了10～40点的输入/输出端子，为一体化组件型的PLC。通过扩展I/O单元可增设3个20点的输入/输出。增加了实现平稳输入/输出动作的输入滤波器功能，外部输入中断功能，快速响应输入功能，间隔定时器中断功能，高速计数器功能，模拟设定定时器功能，对应上位机链接、对应1：1链接和对应NT链接功能。采用快速闪存，无电池的内存支持得以实现，使得维护简单化。这些功能使得欧姆龙CPM1A系列PLC在自动控制领域得到了广泛的应用。    CPM1A系列PLC的主要技术指标见表9-23，基本单元见表9-24，数字量扩展模块见表9-25。CPM1A系列PLC的I/O点最多可扩展100点。它有14条基本指令，其执行速度为0.72μs/指令。该系列还具有多种功能模块，如模拟量模块、温度传感器单元、DeviceNet I/O链接单元和CompoBus/S I/O链接单元等，功能模块见表9-26。利用CPM1A系列PLC的这些特殊功能模块可以实现模拟量控制、温度控制和联网通信等。    表9-23    CPM1A系列PLC主要技术指标

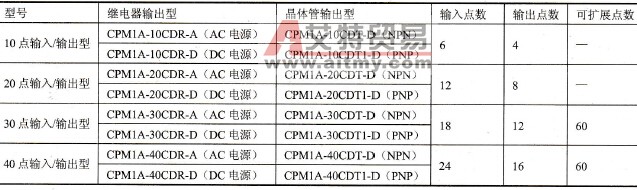

    表9-24    CPM1A系列PLC基本单元

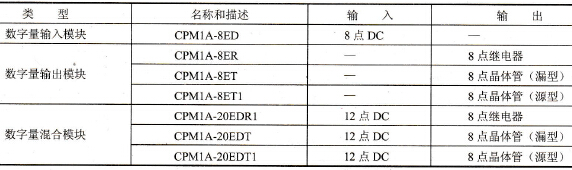

    表9-25    CPM1A系列PLC数字量扩展模块

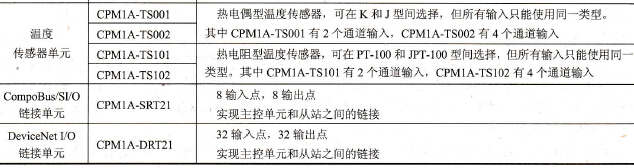

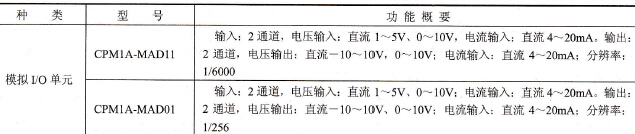

    表9-26    CPM1A系列PLC功能模块

    CPM1A系列PLC有512点内部辅助继电器、384点特殊辅助继电器、320点保持继电器、256点辅助记忆继电器、256点链接继电器、8点暂存继电器、128点定时器／计数器、1536字数据寄存器、1点高速计数器，为应用程序的设计提供了丰富的资源。
