CPM1A系列PLC的辅助继电器

    内部辅助继电器(IR)用作数据结果的存储及内部中间控制继电器等。CPM1A系列PLC的内部继电器的通道号为200CH～231CH。继电器号为20000～23115，共512个。在程序中可以任意使用，但只能用在程序中，不能用于直接外部I/O。当使用MCRO (99)时，232CH～239CH用作MCRO输入区。    特殊继电器(SR)用来监测PLC系统的工作状态、产生时钟脉冲和错误信号等，其通道号为232CH～255CH，共384位。表9-28列出了特殊继电器区中部分继电器的功能，其状态一般由系统程序自动写入，用户一般只能读取和使用。    表9-28    CPM1A系列PLC的特殊继电器区位号及功能

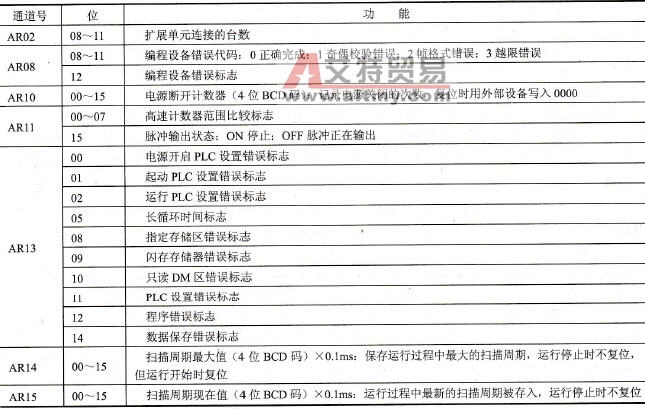

    注：表中给出了部分常用的特殊继电器位的功能，不用和不常用的未列出。如需要可查阅CPM1A使用手册。    辅助记忆继电器( AR)作为CPM1A的动作异常标志、高速计数、脉冲输出动作状态标志和扫描周期存入使用。辅助记忆继电器的内容即使CPM1A的电源为OFF或运行开始或停止的时候也能保持状态不变，通道号为AR00～AR15，共256位。表9-29列出了辅助记忆继电器区各继电器的功能。    表9-29    CPM1A系列PLC的辅助记忆继电器区位号及功能
    注：表中只给出辅助记忆继电器位的功能概述，如需要详细资料可查阅CPM1A使用手册。    保持继电器( HR)用于各种数据的存储和操作，当系统操作方式改变或电源发生故障时，保持继电器区内的通道保持它们的状态。其通道号为HR00～HR19，共320位。    暂存继电器( TR)用于存储程序分支点上的数据，对于有许多输出分支的程序是很有用的。使用时，同一程序段内TR号不能重复，但同一个号的TR可以再次用于不同的程序段。其通道号为TR0～TR7，共8个。    链接继电器(LR)用于CPM1A与其他PLC进行1：1链接通信时与对方PLC交换数据使用。其通道号为LR00～LR15，共256位。    数据存储区(DM)用于内部数据的存储和处理，只能以通道为单位来使用。在电源故障期间DM区保持其数据。其通道号及功能见表9-30。    表9-30    CPM1A系列PLC的数据存储区通道号及功能
