S7-200系列PLC的特点和系统配置

    西门子S7-200系列PLC是在S5系列的基础上开发出来的，属于结构紧凑、成本较低的小型机。在运行速度方面具有简短的指令处理时间，可缩短循环周期；高速计数扩大了小型机在其他范围内的应用；高速中断处理使得单机对过程事件可以进行快速响应。而在其功能方面增加了专用模块来扩大能力，如控制步进电机的固有脉冲输出，也可以用于脉宽调制。丰富的指令集用于方便、快速地处理复杂的任务。此外还增加了许多其他功能，如点对点接口( PPI)支持编程技术、操作员接口技术以及与串行设备的接口；具有友好用户界面的STEP 7-Micro/WIN、STEP 7-Micro/DOS软件和功能强大的编程设备，使编程得以简化；对用户程序进行三级口令保护；TD200操作员面板提供了方便的人机界面功能等。这些功能的增加，使得S7-200在自动化控制领域得到更为广泛的应用。    S7-200系列PLC的主要技术指标见表9-12，基本单元见表9-13，数字量扩展模块见表9-14。S7-200系列PLC的用户程序存储器可扩展到13K步，I/O点最多可扩展7个模块。基本指令有27条，执行速度为0.8 μs/指令。该系列还具有多种功能模块，如模拟量模块、热电偶／热电阻模块、Modem模块、Profibus-DP模块、位置控制模块等。利用其特殊功能模块可以实现模拟量控制、位置控制和联网通信等。S7-200的功能模块见表9-15。    表9-12    S7-200系列PLC主要技术指标

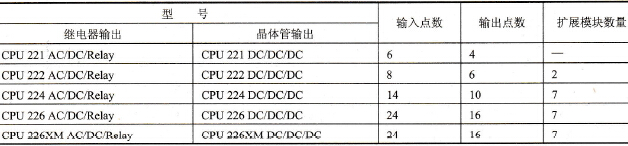

    表9-13    S7-200系列PLC基本单元

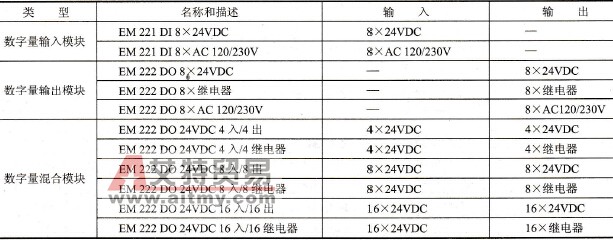

    表9-14    S7-200系列PLC数字量扩展模块

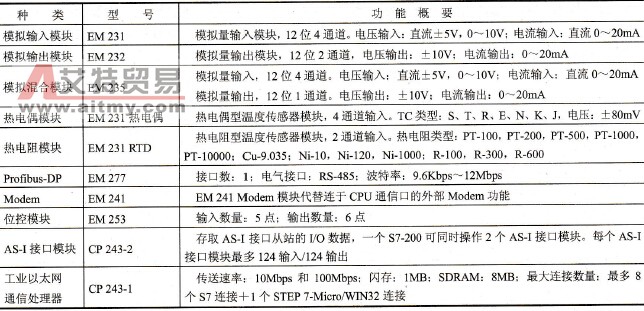

    表9-15    S7-200系列PLC功能模块
    S7-200系列PLC有128点位存储器、64点局部存储器、1024～5120点变量存储器、4400点特殊存储器、256点定时器、256点计数器、6点32位高速计数器、256点顺序控制继电器、128个中断程序，为应用程序的设计提供了丰富的资源。
