S7-200系列PLC的存储器

    位存储器(M)也称为通用辅助继电器，作为控制继电器来存储中间操作状态和控制信号。S7-200系列PLC的位存储器(M)编号见表9-17。可以按位、字节、字或双字来存取位存储器区中的数据。其格式为    位：    M[字节地址]．[位地址]    M26.7    字节、字或双字：    M[长度]．[起始字节地址]    MD20    变量存储器(V)用来存储程序执行过程中控制逻辑操作的中间结果，也可以用来保存与工序或任务相关的其他数据。S7-200系列PLC的变量存储器(V)编号见表9-17。可以按位、字节、字或双字来存取变量存储器区中的数据。其格式为    位：    V[字节地址]．[位地址]    V10.2    字节、字或双字：    V[长度]．[起始字节地址]    VW100    表9-17    S7-200系列PLC的存储器编号

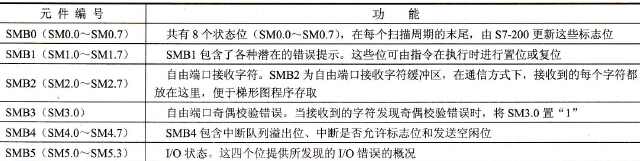

    局部存储器(L)共有64字节，其中60个可以用作临时存储器或者给子程序传递参数。局部存储器(L)和变量存储器(V)很相似，主要区别是变量存储器是全局的，而局部存储器只在局部有效。全局是指同一存储器可以被任何程序存取（包括主程序、子程序和中断服务程序），局部是指存储器区和特定的程序相关联。S7-200给主程序分配了64个局部存储器，给每一级子程序嵌套分配了64个字节局部存储器，同样给中断服务程序分配了64个字节局部存储器。其格式为    位：    L[字节地址]．[位地址]L0.0    字节、字或双字：    L[长度]．[起始字节地址]LB33    特殊存储器( SM)也称为特殊标志继电器，它为CPU和用户程序之间传递信息提供了一种手段，可以用来选择和控制S7-200 CPU的一些特殊功能。S7-200系列PLC的特殊存储器(SM)编号见表9-17，特殊存储器的功能见表9-18，可以按位、字节、字或双字的形式来存取。其格式为    位：    SM[字节地址]．[位地址]    SM0.1    字节、字或双字：    SM[长度]．[起始字节地址]    SMB86    表9-18    特殊存储器的功能

    注：表中只给出了常用的几个特殊存储器的功能，其余特殊存储器的功能读者可查阅S7-200的用户手册。
