FP系列PLC的F-LinkI/O分配

    F-link是以周期I/O方式为基础进行通信的，所以要对远程I/O点的地址进行分配。FP系列远程I/O系统的构成分为两类，一类只有主单元及I/O终端，另一类包含有主单元和从单元。这两类系统的I/O地址分配方法不同，下面分别加以介绍。    (1)只包含主单元的远程I/O系统I/O地址的分配    只包含主单元的远程I/O系统I/O地址的分配如图6-12所示。图中主站CPU单元最多带4个远程主单元，分别作为4条远程I/O通信链路的主站1～4，从站只能是远程I/O终端单元或远程I/O终端板，本地I/O与远程I/O的I/O地址范围分配原则如下。    ①主站CPU单元最多带4个主单元，一个主单元占一个槽位，即占16点的地址空间。主单元编号以CPU单元为基准，从近到远分别为1号、2号、3号、4号。    ②本地I/O单元的地址分配以CPU单元为基准，先是主站主板，再是主站扩展板，由近到远，最后一个扩展机架的空槽可以不分配。    ⑧主板与扩展板采用固定地址分配。    ④从站远程I/O地址规定从64通道开始，先给1号主单元从站分配，再给2号主单元从站分配，依此类推。    ⑤当一个CPU单元带4个主单元时，采用固定地址分配，在主单元初始化时自动分配的地址范围为：1号主单元从站为640～95F，2号主单元从站为960～111F，3号主单元从站为1120～119F，4号主单元从站为1200～127F。    上述原则均针对采用固定地址分配的情况。如果不采用固定地址分配，则应用编程软件进行设置。
    图6-12    只包含主单元的远程I/O系统I/O地址的分配    (2)含有主单元又有从单元的远程I/O系统的I/O地址分配：    如图6-13所示，I/O地址分配的原则如下。    ①若主单元带有本地I/O单元，则先分配主板及扩展板上的本地I/O单元。    ②从站按站号从小到大进行I/O地址分配。    ③从站的I/O地址从通道64开始，按顺序进行。    ④一个CPU单元最多可带1024个远程I/O点。    ⑤通过编程软件对这类远程I/O系统进行I/O地址分配。

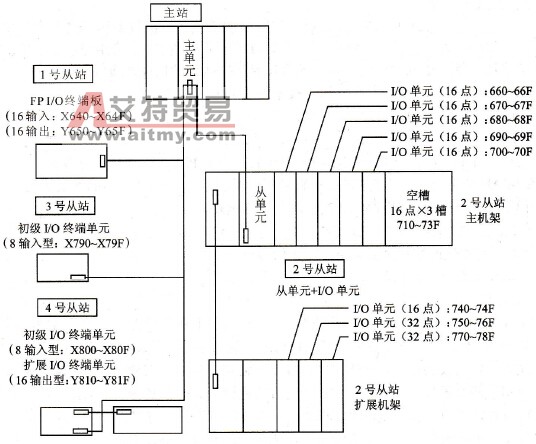

    图6-13    含有主单元与从单元的远程I/O系统I/O地址分配
