PLC与计算机之间的通信方式

    PLC与计算机的通信一般是通过计算机的串口实现的。根据一台计算机与PLC通信数量的不同，可分为一台计算机与一台PLC通信的1：1方式，一台计算机与多台PLC通信的1：N的方式。    (1)1：1方式    ①PLC的RS-232C口与计算机的连接计算机可以直接同PLC的RS-232C口连接，如图6-5所示。

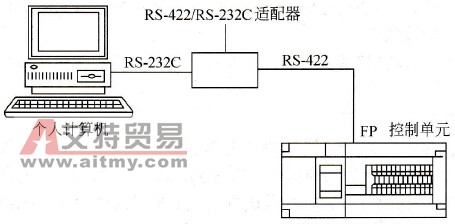

    图6-5    计算机与PLC RS-232C口的连接    ②PLC的RS-422口与计算机的连接  计算机通过RS-422口连接PLC时，需使用RS-422/RS-232C适配器，如图6-6所示。

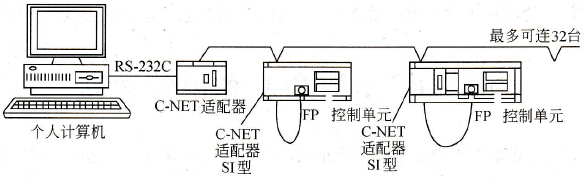

    图6-6    计算机与PLC RS-422口的连接    (2)1：N方式    这种方式要求配备专用的通信模块C-NET适配器。一台计算机最多可以同32台PLC连接。每个C-NET都使用RS-485方式，C-NET同计算机的连接使用RS-232C方式，C-NET同PLC连接使用RS-422方式。连接图如图6-7所示。
    图6-7    计算机与C-NET单元的连接
