FP系列PLC的通信协议:MEWTOCOL-COM

来源:艾特贸易2017-06-05

简介一、基本帧格式 (1) 发送命令帧格式 通信开始先由计算机发出呼叫,呼叫信息包括一些特殊标志码、 PLC 站号和呼号字符等,具体格式如下。 (2) 响应帧格式 PLC 接收到计算机的呼叫后,

    一、基本帧格式    (1)发送命令帧格式    通信开始先由计算机发出呼叫,呼叫信息包括一些特殊标志码、PLC站号和呼号字符等,具体格式如下。
发送命令帧格式
    (2)响应帧格式    PLC接收到计算机的呼叫后,首先判断是不是一个完整的信息,然后检查呼叫站号是不是自己的站号,若是呼叫自己,则发送响应信息,否则不予理睬。    ①正常响应如果正常,PLC发送下面信息。
    ②错误响应在数据传送期间如有错误,将由PLC发送下面信息。

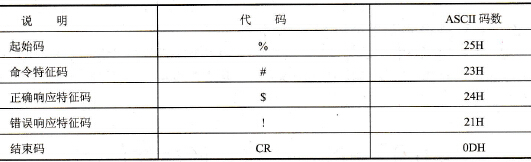

    (3)通信标志代码(如表6-1所示)    通信标志代码如表6-1所示。    6-1    通信标志代码表
通信标志代码表

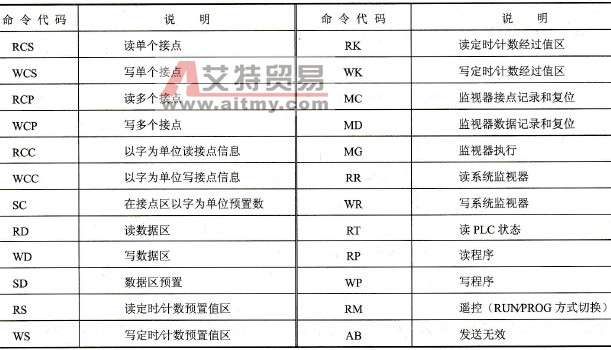

    计算机通过MEWTOCOL-COM协议中的专用命令可对PLC进行读、写和监控等操作,表6-2列出了这些命令代码。除读、写命令代码外,其余命令代码基本上由两个特定的大写字母组成,响应代码均由命令代码中的前两个字母组成。    6-2    MEWTOCOL-COM命令代码表
MEWTOCOL-COM命令代码表

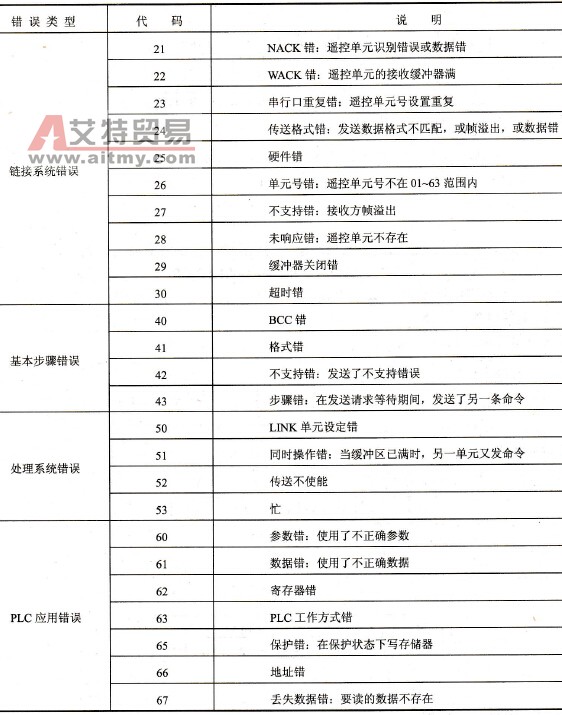

    (4)通信错误代码    6-3列出了MEWTOCOL-COM通信错误代码的含义。    6-3    MEWTOCOL-COM通信错误代码表
MEWTOCOL-COM通信错误代码表

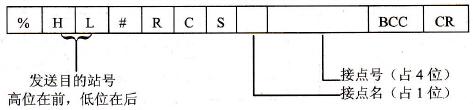

    二、命令传送举例    (1)单接点读命令(RCS)    ①读发送帧格式如下。
    ②读响应帧格式如下。
    【例6-1】读取继电器Y1的状态,设当前输入的状态为1,则发送帧格式如下。
    (2)单接点写命令(WCS)    ①写发送帧格式如下。
    ②写响应帧格式如下。

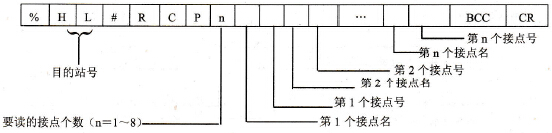

    (3)多接点读命令(RCP)    ①读发送帧格式如下。

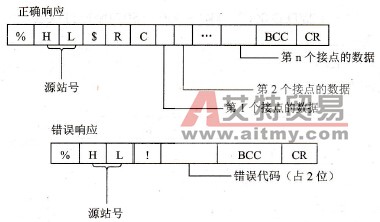

    ②读响应帧格式如下。

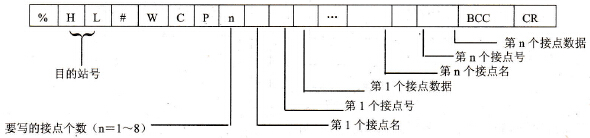

    (4)多接点写命令(WCP)    写发送帧格式如下。
    (5)读数据命令(RD)    ①读发送帧格式如下。

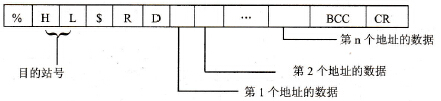

    ②读响应帧格式如下。
    (6)写数据命令(WD)    ①写发送帧格式如下。
    ②写响应帧格式与单节点写命令的响应格式相同。    【例6-2】向DT1DT3中写入数据,数据分别为DT1=0500HDT2=0715HDT3=0009H,则发送帧格式如下。
    (7)PLC的状态(RT)    ①读发送帧格式如下。
    ②读响应帧格式如下。
    除自诊断错误占4个字符外,其余均占两个字符。    PLC状态信息中代码的含义及规定如下:型号代码FP101, FP000,依此类推,其他代码的含义请参阅PLC应用手册。    (8)PLC程序(RP)    ①读发送帧格式如下。

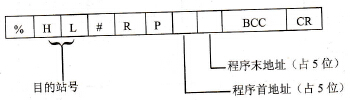

    ②读响应帧格式如下。

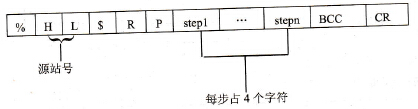

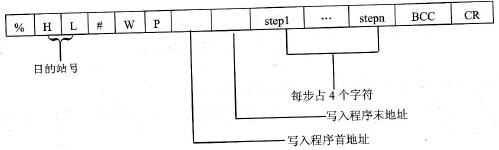

    (9)PLC程序(WP)    ①写发送帧格式如下。
    ②写响应帧格式如下。
