CPM1A系列PLC的输入/输出继电器区

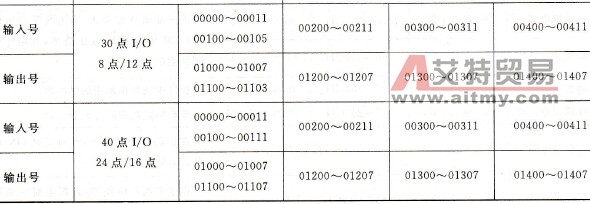

    输入/输出继电器区实际上就是外部I/O设备状态的映像区，PLC通过输入/输出继电器区中的各个位与外部输入/输出建立联系。它们与I/O端子之间的关系可见表4-3、表4-4中的输入/输出电路。CPMIA规定00000～00915为输入继电器区的工作位，000CH～009CH为其输入通道号，共有160个输入继电器；01000～01915为输出继电器区的工作位，010CH～019CH为其输出通道号，共有160个输出继电器。CPMIA输入/输出继电器编号如表4-7所示。    表4-7    CPMIA输入/输出继电器编号

    表4-7中所列出的是根据PLC的主机类型及带扩展情况下输入/输出继电器的最大范围。各输入/输出继电器均有I/O端子与之相对应，并在主机面板上配有指示灯显示。
