FX2N系列PLC的特点和系统配置

    三菱公司FX2N系列PLC吸收了整体式和模块式PLC的优点，其基本单元、扩展单元和扩展模块的高度和宽度相等，相互之间的连接无需使用基板，仅通过扁平电缆连接，紧密拼装后组成一个长方形的整体。FX2N系列PLC具有强大的功能和很高的运行速度，可用于要求很高的机电一体化控制系统。而其具有的各种扩展单元和扩展模块可以根据现场系统功能的需要组成不同的控制系统。    FX2N系列PLC的基本单元如表9-1所示，扩展单元如表9-2所示，扩展模块如表9-3所示。FX2N系列PLC的用户程序存储器可扩展到16k步，I/O点最多可扩展到256点。FX2N有27条基本指令，其基本指令的执行速度超过了很多大型PLC。该系列还具有多种特殊功能模块，如模拟量输入／输出模块、高速计数模块、脉冲输出模块、位置控制模块，如表9-4所示。此外j丕有多种RS-232C/RS-422/RS-485串行通信模块和功能扩展板。使用特殊功能模块和功能扩展板可以实现模拟量控制、位置控制和联网通信等功能。    表9-1    FX2N系列PLC基本单元
    表9-2    FX2N系列PLC扩展单元

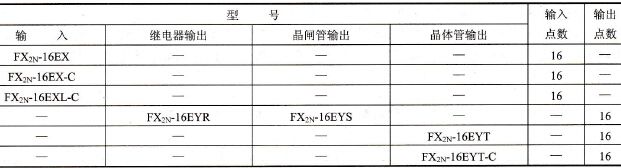

    表9-3    FX2N系列PLC扩展模块

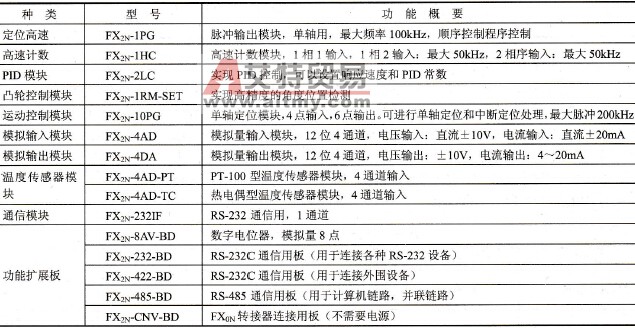

    表9-4    FX2N系列PLC特殊功能模块
    FX2N系列PLC有3000多点辅助继电器、1000多点状态继电器、200多点定时器、200点16位加计数器、35点32位加／减计数器、8000多个16位数据寄存器、128点跳步指针、15点中断指针，为应用程序的设计提供了丰富的资源。
