CPM1A系列PLC基本指令的应用
来源:艾特贸易2017-06-05
简介CPM1A 系列 PLC 的基本逻辑指令与 FX 系列 PLC 较为相似,梯形图表达方式也大致相同,这里列表表示 CPM1A 系列 PLC 的基本逻辑指令,如表 4-8 所示。 表 4-8 CPM1A 系列 PLC 的基本逻辑指令 对上
CPM1A系列PLC的基本逻辑指令与FX系列PLC较为相似,梯形图表达方式也大致相同,这里列表表示CPM1A系列PLC的基本逻辑指令,如表4-8所示。 表4-8 CPM1A系列PLC的基本逻辑指令 对上述基本指令的编程方法和应用,举例如下。 1.基本逻辑指令的应用 基本逻辑指令的应用如图4-1、图4-2所示。
图4-1 基本逻辑指令的应用1

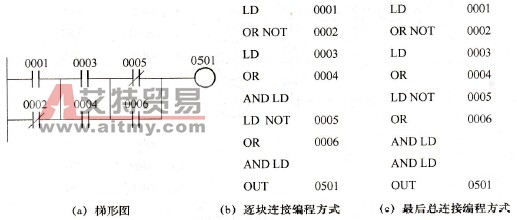

图4-2 基本逻辑指令的应用2 2.电路块串联的编程 电路块串联的编程如图4-3所示,当串联的电路块多于两个时,电路块连接的指令语句方法有两种:方法1是电路块的逐块连接,方法2是电路块编写后总连接,两种编写法的指令条数相同。在使用方法2时要注意以下两点: ·总连接时,使用AND LD指令的条数比实际电路块数少1; ·使用AND LD指令的条数≤8,即最多只能有9个电路块相连接,而方法1没有此限制。
图4-3 电路块串联的编程 3.电路块并联的编程 电路块并联的编程如图4-4所示。与AND LD指令相同,当并联的电路块多于两个时,电路块连接的指令语句方法有两种:方法1是电路块的逐块连接,方法2是电路块编写后总连接,两种编写法的指令条数相同。在使用方法2时要注意以下两点: ·总连接时,使用OR LD指令的条数比实际电路块数少1; ·使用OR LD指令的条数≤8,即最多只能有9个电路块相连接,而方法1没有此限制。 4.TR指令的应用 在梯形图程序中如果有几个分支输出,并且分支后面还有触点串联时,前面的逻辑指令就不能直接写出其指令程序,这时要用暂存继电器TR来暂时保存分支点的状态后再进行编程。TR不是独立的编程指令,它必须与LD或OUT指令配合使用。如图4-5所示。

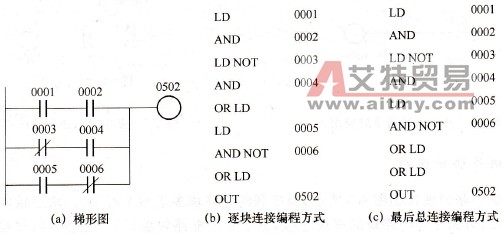

图4-4 电路块并联的编程

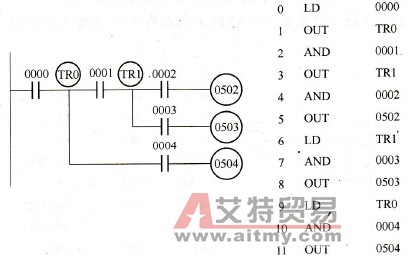

图4-5 TR指令的应用 5.定时器指令的应用 CPM1A系列PLC定时器的定时方式为递减型,当输入条件为ON时,开始减1定时,每经过0.1 s,定时器的当前值减1,定时设定时间到(定时当前值减为0000时),定时器触点接通并保持。当输入条件为OFF时,定时器立即复位,当前值恢复到设定值,其触点断开。定时器作用相当于时间继电器。PLC电源掉电时,定时器复位,如图4-6所示。 6.计数器指令编程应用 CPM1A系列PLC计数器工作方式为递减型,当其输入端(IN)的信号每出现一次由OFF→ON的跳变时,计数器的当前数值减1。当计数值减为零时,便产生一个输出信号,使计数器的触点接通并保持。当复位端R输入ON时,计数器复位,当前值立即恢复到设定值,同时其触点断开。PLC电源掉电时,计数器当前值保持不变。当R端复位信号和IN端计数信号同时到达时,复位信号优先,如图4-7所示。

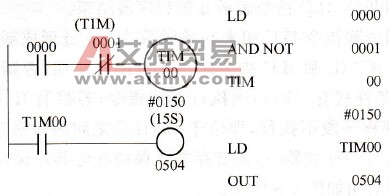

图4-6 定时器指令的应用

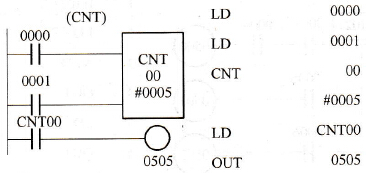

图4-7 CNT指令的编程应用 可以利用计数器级联来扩大计数范围,也可以利用定时器级联来扩大定时范围,或者利用定时器和计数器的组合来扩大定时范围,其应用与FX系列PLC类似。
