CPM1A系列PLC的加法指令ADD

来源：艾特贸易2017-06-05

简介本指令是将两个通道的内容或一个通道的内容与一个常数相加（带进位位），再把结果送至目标通道 D 。操作数中被加数 S1 、加数 S2 、运算结果 D 的内容如表 4-10 所示。表 4-10 加法指

    本指令是将两个通道的内容或一个通道的内容与一个常数相加（带进位位），再把结果送至目标通道D。操作数中被加数S1、加数S2、运算结果D的内容如表4-10所示。    表4-10    加法指令的操作数内容

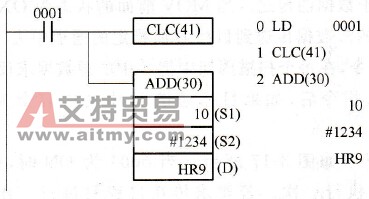

    注：DM6144～6655不能用程序写入（只能用外围设备设定）。    加法指令的应用如图4-18所示，在梯形图中，若10CH的数据为0153，则执行ADD指令后HR9CH中的数据为1387，专用继电器25504状态为OFF;若10CH通道的数据为9795，则执行ADD指令后HR9CH中的内容为1029，并产生了进位，专用继电器25504的状态为ON。
ADD指令的应用     图4-18    ADD指令的应用    说明：执行加法运算前必须加一条清进位标志指令CLC参加运算；被加数和加数必须是BCD数，否则25503置ON，不执行ADD指令；若相加后结果有进位，则进位标志继电器25504为ON；若和为零，则专用继电器25506变为ON。
