西门子S7-200 PLC的接通延时定时器(TON)

来源:艾特贸易2017-06-05

简介TON是通用定时器,它有一个脉冲输入端(IN)和一个设定值端(PT),如图2-8和图2-9所示。TON代表该定时器的种类,T37是该定时器的地址编码。 图2-8接通延时定时器的应用 图2-9接通延时定时器

    TON是通用定时器,它有一个脉冲输入端(IN)和一个设定值端(PT),如图2-8和图2-9所示。TON代表该定时器的种类,T37是该定时器的地址编码。
接通延时定时器的应用
    图2-8    接通延时定时器的应用

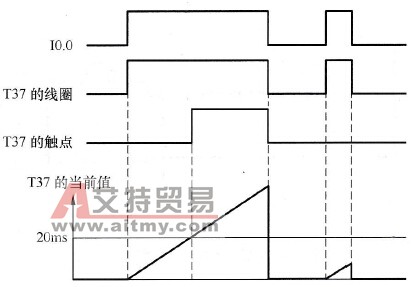

接通延时定时器的动作波形图
    图2-9    接通延时定时器的动作波形图    控制触点接通时开始计时,当当前值和预设值相同时,定时器触点接通,直到控制触点断开,当前值自动复位为0。以上述程序为例,其运行过程及相对应的波形图解释如下:当I0.0接通,T37的线圈同时被接通,T37开始计时,此时T37的触点并未动作,直到T37的当前值等于设定值20时,T37的触点动作。此后继续工作,直到控制触点I0.0断开,T37的线圈同时被断开,T37的触点动作,其当前值自动复位为0。
