西门子S7-200 PLC的积算定时器(TONR)

    积算定时器( TONR)有一个脉冲输入端(IN)和一个预设值端(PT)，如图2-12和图2-13所示。TONR代表该定时器的种类，T31是该定时器的地址编码。    当控制触点接通，定时器开始计时，如果控制触点断开，当前值不会复位，当控制触点再次接通时，继续计时，当当前值和预设值相等时，触点接通。只有通过复位，定时器才能清零。图2-13给出了程序运行相对应的波形图，其分析方法与前面类似，读者可根据前面讲述自行分析其运行状态，在此不再详述。
    图2-12    积算定时器的应用

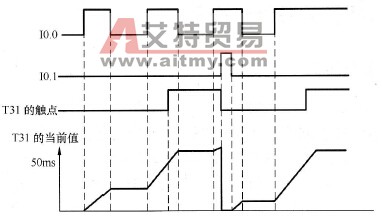

    图2-13    积算定时器的动作波形图
