FX系列PLC的块操作指令(ORB/ANB)

    (1) ORB(块或指令)    用于两个或两个以上的触点串联连接的电路之间的并联。ORB指令的使用如图3-20所示。

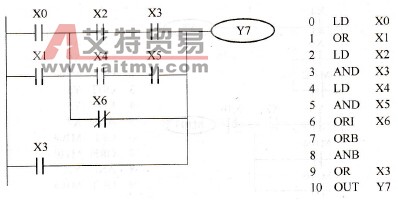

    图3-20    ORB指令的使用    (2) ORB指令的使用说明    ①几个串联电路块并联连接时，每个串联电路块开始时应该用LD或LDI指令；    ②有多个电路块并联回路，如对每个电路块使用ORB指令，则并联的电路块数量没有限制；    ③ORB指令也可以连续使用，但这种程序写法不推荐使用，LD或LDI指令的使用次数不得超过8次，也就是ORB只能连续使用8次以下。    (3) ANB(块与指令)    用于两个或两个以上触点并联连接的电路之间的串联。ANB指令的使用说明如图3-21所示。
    图3-21    ANB指令的使用    (4) ANB指令的使用说明    ①并联电路块串联连接时，并联电路块的开始均用LD或LDI指令；    ②多个并联回路块连接按顺序和前面的回路串联时，ANB指令的使用次数没有限制，也可连续使用ANB，但与ORB一样，使用次数在8次以下。
