STEP 7-Micro/WIN编程软件通信参数的设置和修改

    “通信端口”选项卡可设置或修改PLC通信参数，如指定本地PLC站地址、设置网络中最高站地址、选择波特率、重试次数、地址间隔刷新系数等。在配置连接好硬件并建立了计算机和PLC的在线连接后，就可利用软件检查和修改PLC的通信参数。    例如，将本地PLC站地址由2设置为3，可在“通信端口”选项卡中的“PLC地址”改为3后，单击“确认”按钮退出。设置好的通信参数应连同程序块一起下载到PLC主机，只有下载完成后对PLC的通信设置才能生效。    要检查通信设置后情况，可在浏览条中单击“通信”图标，或从主菜单“查看”中选择“组件”中的“通信”选项，则会出现如图3-21所示的“通信”对话框。系统默认设置是：远程设备站地址为2，采用PC/PPIcable (COM1)通信接口、PPI协议、11位数据传输模式，通信波特率为9.6kbit/s。    双击“双击刷新”图标，STEP 7-Micro/WIN搜索所连接的所有S7-200 CPU站，并为每个站建立一个CPU设备图标，如图3-22所示。
    图3-21    “通信”对话框

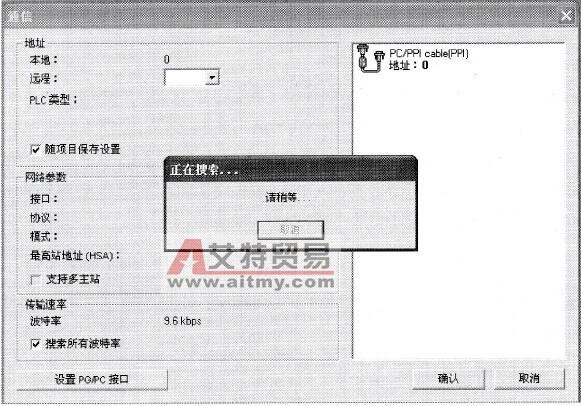

    图3-22    搜索远程S7-200 CPU站地址
