STEP 7-Micro/WIN编程软件CPU密码的设置

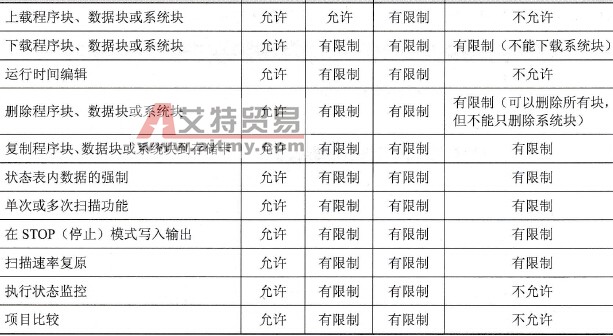

    S7-200的密码保护功能提供4种限制存取CPU存储器功能的等级，表3-1列出不同授权级别允许的不同访问功能。所有21x和22x CPU均支持密码级别1、2、3。只有硬件版本2.0.1以后的22x CPU能支持密码级别4。各等级均有无需密码即可使用的某些功能。只要输入正确的密码，用户即可使用所有的CPU功能。S7-200的默认密码级别是1，对访问不受限制，相当于取消了密码保护功能。    表3-1    CPU存取权限

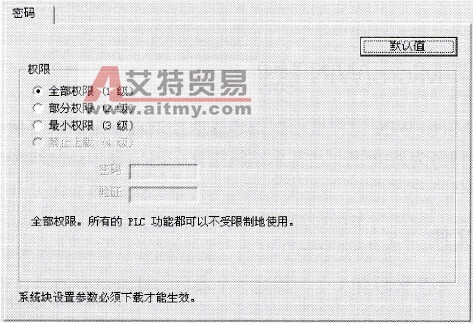

    用编程软件给CPU创建密码时，在“系统块”窗口中单击“密码”选项卡，如图3-24所示。首先选择适当的授权级别（如2、3级）和输入密码（密码不区分大小写字母），并确认密码，要使密码设置生效，应将所做的修改下载到CPU。
    图3-24    设置CPU断电时的数据保存属性    如果忘记密码，必须清除PLC存储区，重新下载程序。清除存储区会使PLC进入STOP模式，并将它设置为厂家设定的默认值（PLC地址、波特率和实时时钟除外）。具体操作是：选择“PLC”菜单中的“清除”命令，显示“清除”对话框后（如图3-25所示），选中所有的复选框，并单击“清除”按钮、核实采取的措施。如果配置了密码，STEP 7-Micro/WIN会显示密码验证对话框。要清除密码，在密码验证对话框中输入“CLEARPLC”（不分大小写），执行“全部清除”操作。“全部清除”操作不把程序从存储卡中去掉，因为密码与程序一起保存在存储器卡中，必须重新对存储卡进行编程，才能解除遗忘的密码。    清除CPU的存储器卡将关闭所有的数字量输出，模拟量输出将处于某一固定值。如果PLC与其他设备相连，应注意输出的变化是否会影响设备和人身安全。
    图3-25    清除密码操作
