FX系列PLC的基本单元

    基本单元是构成PLC系统的核心部件，内有CPU、存储器、I/O模块、通信接口和扩展接口等。由于FX系列PLC有众多的子系列，现以FX0S、FX0N、FX2N 3个子系列为例加以介绍。    1) FX0S系列的基本单元    FX0S系列的功能简单，价格便宜，适用于小型开关量控制系统，它只有基本单元，没有扩展单元。其基本单元如表3-1所示。    表3-1    FX0S系列的基本单元

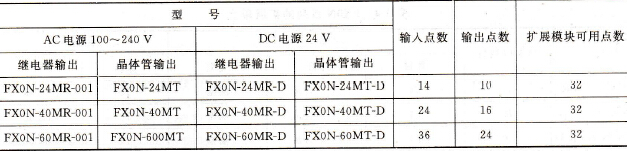

    FX0S容量为800步，基本指令有20条，步进指令2条，功能指令35种50条。FX0S编程元件包括500多点辅助继电器，64点状态寄存器，56点定时器和一个模拟定时器，有16个16位的计数器及4点1相7 kHz或1点2相32位高速加／减计数器，61点16位数据寄存器，还有64点转移用跳步指针及4点中断指针。    2) FX0N系列的基本单元    FX0N的基本单元共有12种，最大的I/O点数为60，它可带3种扩展单元，7种扩展模块，可组成24～128个I/O点的系统。其基本单元如表3-2所示。    表3-2    FX0N系列的基本单元
    FX0N的EEPROM用户存储器容量为2000步。基本指令有20条，步进指令2条，功能指令36种51条。FX0N有500多点的辅助继电器，128点状态寄存器，95个定时器和45个计数器（其中高速计数器13个），还有大量的数据寄存器，76点指针用于跳转，中断和嵌套。FX0N有较强的通信功能，可与内置RS-232C通信接口的设备通信，如使用FX0N-485APP模块，可与计算机实现1:N（最多8台）的通信。FX0N还备有8位模拟量输入／输出模块（2路输入，1路输出）用以实现模拟量的控制。由于FX0N体积小、功能强、使用灵活，特别适用于由于安装尺寸的限制而难以采用其他PLC的机械设备上。    3) FX2N系列的基本单元    FX2N系列是FX家族中最先进的PLC系列。    FX2N基本单位有16/32/48/65/80/128点，6个基本FX2N单元中的每一个单元都可以通过I/O扩展单元扩充为256个I/O点，其基本单元如表3-3所示。    表3-3    FX2N系列的基本单元

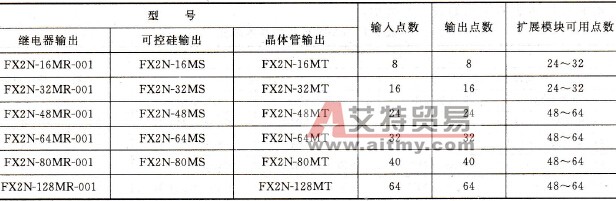

    FX2N具有丰富的元件资源，有3072点辅助继电器。提供了多种特殊功能模块，可实现过程控制位置控制。有多种RS-232C／RS-422/RS-485串行通信模块或功能扩展板支持网络通信。FX2N具有较强的数学指令集，使用32位处理浮点数。具有方根和三角几何指令，满足数学功能要求很高的数据处理。
