STEP 7-Micro/WIN编程软件的符号表

    符号表是使用符号编址的一种工具表，可使程序逻辑更容易理解、便于记忆。要打开符号表，可单击“查看”菜单中的“符号表”项或浏览条窗口中的“符号表”按钮，在“符号”列键入符号名，使用Tab、Enter或Arrow（方向键）键确认输入，同时移至下一个单元格。符号名最大允许长度为23个字符。在地址列和注释列分别键入地址和注释（注释为可选项，最多允许79个字符），符号表窗口如图3-38所示。右键单击单元格，可进行修改、插入、删除等操作。
    图3-38    符号表窗口    一经编译，符号表就应用于程序中，如图3-39显示编译程序后的梯形图，其中的变量已经改为符号寻址的结果。

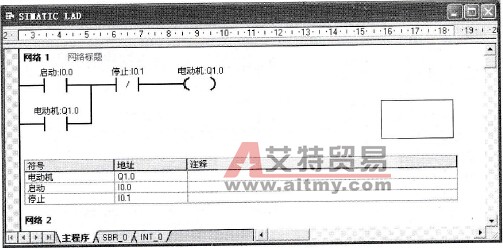

    图3-39    编译后符号的梯形图    1．符号表排序    单击符号表任意位置，然后选择“查看”菜单栏中“排序”→“升序排列”（“降序排列”）；或者单击工具栏“升序排列”（“降序排列”）按钮，可以实现对符号表排序。单击列头，将在升序、降序之间切换。    2．插入新行    在符号表窗口，选择菜单命令“编辑”→“插入”→“行”，或者右键单击符号表内某单元，选快捷菜单命令中的“插入”→“行”，在当前位置插入新行；或者将光标置于最后一行的任一单元内，按向下箭头键，可在符号表底部插入新行；或选择在注释栏的最后一行，按回车键插入新行。    3．创建新的符号表    右键单击“指令树”中的符号表文件夹，选择快捷菜单命令“插入”→“新符号表”；或打开“符号表”窗口（当前执行），选择菜单栏的“编辑”→“插入”→“新符号表”；或者在符号表编辑区任意位置右键单击后弹出快捷菜单，选择“插入”→“新符号表”。插入新符号表，新的符号表标签将出现在符号表窗口的底部，可以双击或右键单击标签，重命名该标签。在符号表中不同的符号不能具有同一个地址。
