PLC的硬件组成框图

    PLC是微机技术和控制技术相结合的产物，是一种以微处理器为核心的用于控制的特殊计算机，因此PLC的基本组成与一般的微机系统相类似。    PLC的硬件主要由中央处理器(CPU)、存储器、输入单元、输出单元、通信接口、扩展接口、电源等部分组成。其中，CPU是PLC的核心，输入单元与输出单元是连接现场输入／输出设备与CPU之间的接口电路，通信接口用于与编程器、上位计算机等外设连接。    对于整体式PLC，所有部件都装在同一机壳内，其组成框图如图2-5所示；对于模块式PLC，各部件独立封装成模块，各模块通过总线连接，安装在机架或导轨上，其组成框图如图2-6所示。无论是哪种结构类型的PLC，都可根据用户需要进行配置与组合。
    图2-5    整体式PLC组成框图

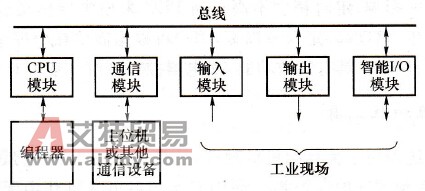

    图2-6    模块式PLC组成框图    尽管整体式与模块式PLC的结构不太一样，但各部分的功能作用是相同的。
