西门子S7-200的输出继电器(Q)介绍

    输出继电器就是PLC存储系统中的输出映像寄存器。通过输出继电器，将PLC的存储系统与外部输出端子（输出点）建立起明确对应的连接关系。S7-200的输出继电器也是以字节为单位的寄存器，它的每1位对应1个数字量输出点，如同输入继电器一样，也采用“字节．位”的编址方法，采用8进制，因此不存在“8、9”这样的数值。输出继电器的状态可以由输入继电器的触点、其他内部器件的触点，以及它自己的触点来驱动，即它完全是由编程的方式决定其状态。    输出继电器接外部各种负载，如各种继电器、接触器线圈、电磁阀、指示灯等。有线圈和触点（常开和常闭），触点可以用无限多次。输出继电器也可以是位操作、字节操作、字操作和双字操作。    输出继电器一般有一个PLC上的输出端子与之对应。当通过程序使输出继电器线圈通电时，PLC上的输出端开关闭合，它可以作为控制外部负载的开关信号，同时在程序中其常开触点闭合，常闭触点断开。    S7-200的输出继电器用“Q”来表示，共128个点，有16行8列，如图2-2所示，其操作及用法与输入继电器类似，在此艾特贸易网不再赘述。

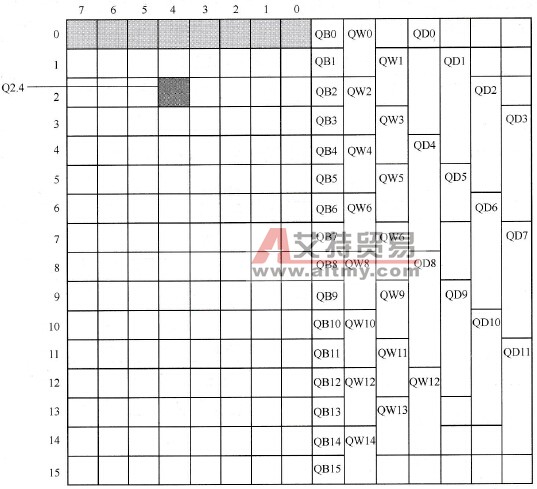

    图2-2    S7-200的输出继电器触点示意图
