S7-200 CPU的最大I/O配置的制约因素

    1．制约因素    (1)模块的数量    ①CPU221:不能扩展。    ②CPU222:最多2个扩展模块。    ③CPU224和CPU226：最多7个扩展模块。在7个模块中，最多可以有两个智能模块（如EM227 PROFIBUS-DP模块）。    (2)I/O寄存器的大小    每个CPU最多允许128个输入/128个输出。由于按8点模块分配，所以有些物理点是不能用的。如CPU224，输出有10个点，但是占了16个地址，也就是说有6个地址(Q1.2～Q1.7)是不能用的。    (3)模拟量映像寄存器的大小    模拟量I/O允许的逻辑空间为：CPU222 16输入/16输出；CPU224和CPU226 32输入/32输出。    (4) 5V电源的限制    在一个系统中，所有扩展的电流总和不能超出规定的范围，如表1-4所示。    表1-4    S7-200 CPU所提供的电流

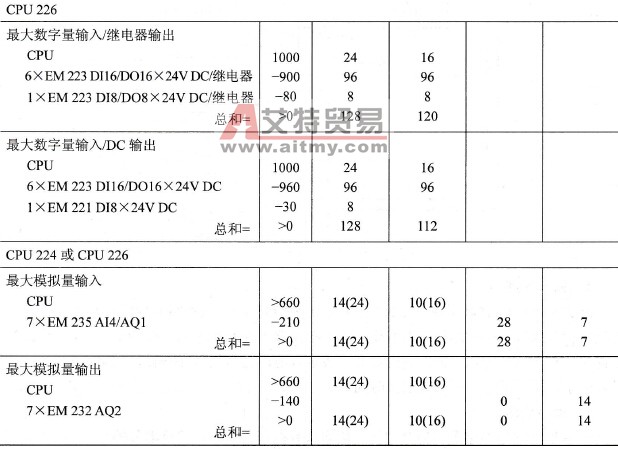

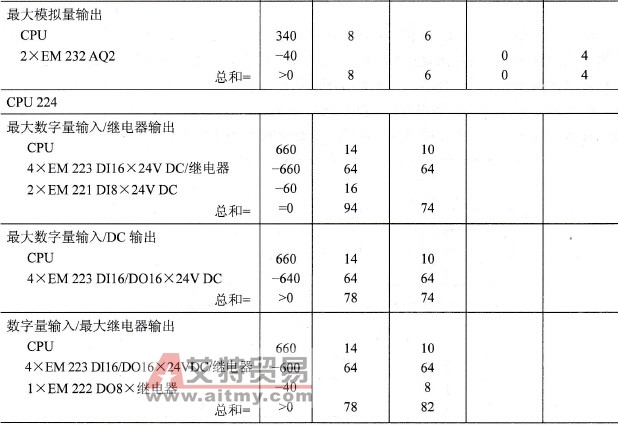

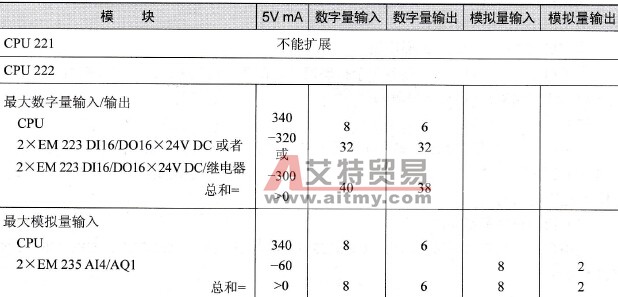

    2．S7-200 CPU的最大I/O配置    S7-200 CPU的最大I/O配置见表1-5。    表1-5    S7-200 CPU的最大I/O配置
