PLC控制系统程序设计的结构变换

    下面是几个结构变换的例子。从图5-7～图5-10可以看出，对梯形图进行适当的变换后，其可读性和直观性更强，还节约了存储空间。这是在程序设计中必须要考虑的。

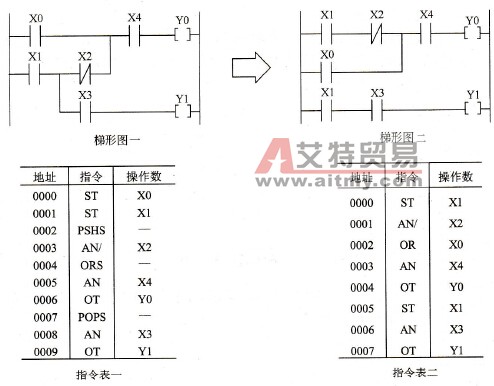

    图5-7    结构变换（一）

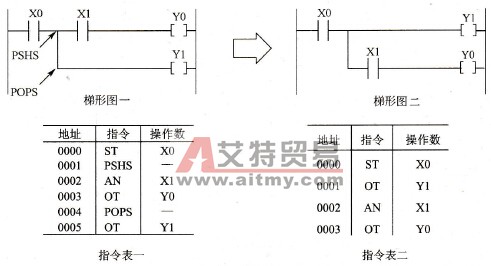

    图5-8    结构变换（二）
    图5-9    结构变换（三）
    图5-10    结构变换（四）    PLC有其自身的工作方式，有时候硬件很容易实现的事情而软件却不能实现，同样，有些软件很好实现的而硬件却无能为力。在图5-11中，左边梯形图的桥式结构，硬件很容易但软件无法实现，所以必须变换为右边的形式才可以通过PLC来实现。

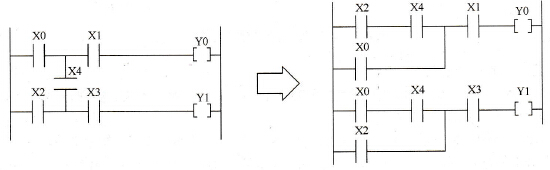

    图5-11    结构变换（五）
