PLC程序设计中启动和复位（停止）控制结构的设

    时序结构在控制系统中是最基本、最常用的结构，本节通过一些常用的实例来说明时序结构的设计方法。    在PLC的程序设计中，启动和复位控制结构是构成梯形图最基本的结构，可以通过下面几种方法实现该功能。    (1)直接用输出继电器实现    如图5-12所示，X0为“ON”时，X0的常开触点闭合，Y0得电(ON)，并由Y0的常开触点实现自锁，保持输出Y0处于接通状态。X1为“ON”时，X1的常闭触点断开，Y0失电(OFF)。    (2)用保持指令(KP)实现

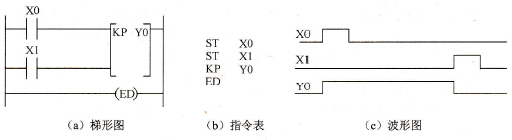

    图5-12    启动和复位控制结构（一）    如图5-13所示，X0为“ON”时，X0的常开触点闭合，Y0得电(ON)并保持；当X1为“ON”时，X1的常开触点闭合，Y0复位(OFF)。
    图5-13    启动和复位控制结构（二）    (3)利用计数器实现    在图5-14中，X0第一次为“ON”时，Y0得电(ON)并通过自身触点实现自锁，同时计数器减1；当X0第二次为“ON”时，计数器的当前值减为0，C100的常闭触点断开，Y0失电(OFF)。
    图5-14    启动和复位控制结构（三）
