FX2N PLC脉冲输出(PLS/PLF)指令应用示例及说明

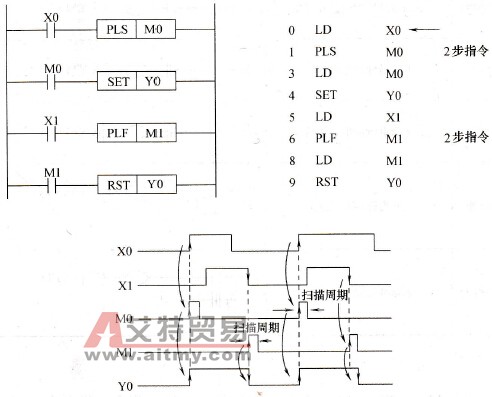

    脉冲输出指令如表2-10所示。其应用示例如图2-16所示。    表2-10    脉冲输出指令表

    图2-16    PLS/PLF指令应用示例    说明：    ①使用PLS指令，元件Y、M仅在驱动输入接通后的一个扫描周期内动作（置1）。    ②使用PLF指令，元件Y、M仅在驱动输入断开后的一个扫描周期内动作。    ③特殊继电器不能用作PLS或PLF的操作元件。    ④在驱动输入接通时，PLC由运行→停机→运行，此时PLS M0动作，但PLS M600断电时由电池后备的辅助继电器）不动作。这是因为M600是保持继电器，即使在断电停机时其动作也能保持。
