FX系列PLC的移位元传送指令

    移位元传送指令( Shift Move，SMOV)的功能是将源数据（二进制）自动转换成BCD码，再进行移位传送，传送后的目标操作组件的BCD码自动转换成二进制。移位元传送指令的基本形式见表7-12。    表7-12    移位元传送指令基本形式
    在图7-16中，当X0为ON时，将D1中右起第4位(m1=4)开始的2位(m2=2) BCD码移到目标操作数D2的右起第3位(n=3)和第2位。移位后D2中的BCD码自动转换成二进制代码。D2中的第1位和第4位不受移位元指令的影响。设D1中的数为H12 34，D2中的数为H1F52，具体的处理过程如图7-17所示。
    图7-16    移位元传送指令使用举例

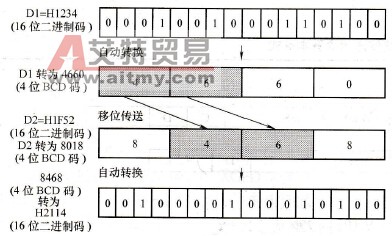

    图7-17    移位元传送指令的执行过程    注意BCD码的值不能超过9999，否则计算会出错。
