FX系列PLC的块传送指令

    块传送指令(Block Move，BMOV)将源操作数指定的元件开始的n个数据组成的数据块传送到指定的目标元件。BMOV指令的基本形式见表7-14。块传送指令的使用如图7-19所示。    块传送指令使用时需注意的问题。    (1)如果元件号超出允许的范围，数据仅仅传送到允许的范围。    (2)如果用到需要指定位数的位元件，则源操作数和目标操作数的指定位数必须相同，如图7-20所示。    表7-14    块传送指令基本形式

    图7-19    块传，送指令使用举例

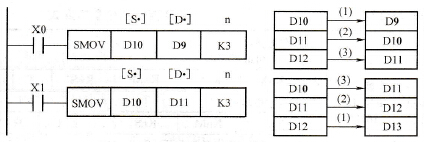

    图7-20    块传送指令举例（指定位数）    (3)为防止源数据块与目标数据块重叠时源数据在传送过程中被改写，传送顺序是自动决定的，如图7-21所示。
    图7-21    块传送指令的传送顺序    (4)利用BMOV指令可以读出文件寄存器D1000～D2999中的数据。
