FX系列PLC的逻辑运算指令

来源：艾特贸易2017-06-04

简介字逻辑与指令 WAND 、字逻辑或指令 WOR 、字逻辑异或指令 WXOR 的基本形式见表 7-24 。表 7-24 逻辑运算指令列表求补指令 ( Negation ， NEG) 只有目标操作元件，将 [D ] 指定的数取反后加再加

    字逻辑与指令WAND、字逻辑或指令WOR、字逻辑异或指令WXOR的基本形式见表7-24。    表7-24    逻辑运算指令列表

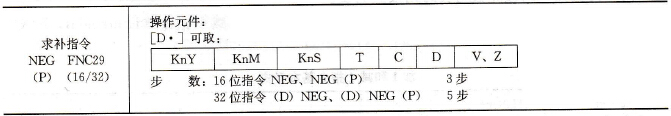

    求补指令( Negation，NEG)只有目标操作元件，将[D·]指定的数取反后加再加1，结果存于同一元件，求补指令实际上是绝对值不变的变号操作。求补指令的基本形式见表7-25。    表7-25    求补指令基本形式
    逻辑运算指令使用举例如图7-33所示，注意字逻辑异或指令WXOR与求反指令CML组合使用可实现“异或非”运算。
    图7-33    逻辑运算指令使用举例
