根据继电器电路图设计梯形图的方法

分析PLC控制系统的功能时，可以将它想象成一个继电器控制系统中的控制箱，其外部接线图描述了这个控制箱的外部接线，梯形图是这个控制箱的内部“线路图”，梯形图中的输入继电器和输出继电器是这个控制箱与外部世界联系的“接口继电器”，这样就可以用分析继电器电路图的方法来分析PLC控制系统。在分析时可以将梯形图中输入继电器的触点想象成对应的外部输入器件的触点或电路，将输出继电器的线圈想象成对应的外部负载的线圈。外部负载的线圈除了受梯形图的控制外，还可能受外部触点的控制。
图1是某摇臂钻床的继电器控制电路原理图。钻床的主轴电机用接触器KM1控制，摇臂的升降电机用KM2和KM3控制，立柱的松开和夹紧电机用KM4和KM5控制。图2和图4-16是实现具有相同功能的PLC的外部接线图和梯形图。
将继电器电路图转换为功能相同的PLC的外部接线图和梯形图的步骤如下：
了解和熟悉被控设备的工艺过程和机械的动作情况，根据继电器电路图分析和掌握控制系统的工作原理，这样才能做到在设计和调试控制系统时心中有数。
2 )确定PLC的输入信号和输出负载，画出PLC的外部接线图。
继电器电路图中的交流接触器和电磁阀等执行机构用PLC的输出继电器来控制，它们的线圈接在PLC的输出端。按钮、控制开关、限位开关、接近开关等用给PLC提供控制合作和反馈信号，它们的触点接在PLC的输入端。继电路图中的中间继电器和时间继电器的功能用PLC内部的辅助继电器和定时器来完成，它们与PLC的输入继电器和输出继电器无关。

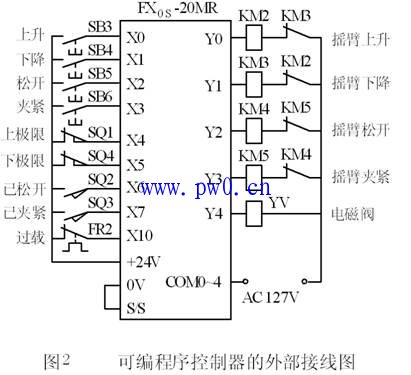

画出PLC的外部接线图后，同时也确定了PLC的各输入信号和输出负载对应的输入继电器和输出继电器的元件号。例如图2中控制摇臂上升的按钮SB3接在PLC的X0输入端子上，该控制信号在梯形图中对应的输入继电器的元件号X0。在梯形图中，可以将X0的触点想象为SB3的触点。
3)确定与继电器电路图的中间继电器、时间继电路对应的梯形图中的辅助继电器（M）和定时器（T）的元件号。
第2步和第3步建立了继电器电路图中的元件和梯形图中的元件号之间的对应关系。为梯形图的设计打下了基础。
4)根据上述对应关系画出梯形图。
2．注意事项
根据继电器电路图设计PLC的外部接线图和梯形图时应注意以下问题。
●应遵守梯形图语言中的语法规定。由于工作原理不同，梯形图不能照搬继电器电路中的某些处理方法。例如在继电器电路中，触点可以放在线圈的两侧，但是在梯形图中，线圈必须放在电路的最右边。
●适当的分离继电器电路图中的某些电路。设计继电器电路图时的一个基本原则是尽量减少图中使用的触点的个数，因为这意味着成本的节约，但是这往往会使某些线圈的控制电路交织在一起。在设计梯形图时首要的问题是设计的思路要清楚，设计出的梯形图容易阅读和理解，并不是告别在意是否多用几个触点，因为这不会增加硬件的成本，只是在输入程序时需要多花一点时间。
●尽量减少PLC的输入和输出点。PLC的价格与I/O点数有关，因此输入、输出信号的点数是降低硬件费用的主要措施。在PLC的外部输入电路中，各输入端可以接常开点或是常闭点，也可以接触点组成的串并联电路。PLC不能识别外部电路的结构和触点类型，只能识别外部电路的通断。
●时间继电器的处理。时间继电器除了有延时动作的触点外，还有在线圈通电瞬间接通的瞬动触点。在梯形图中，可以在定时器的线圈两端并联储器位的线圈，它的触点相当于定时器的瞬动触点。
●设置中间单元。在梯形图中，若多个线圈都受某一触点串并联电路的控制。为了简化电路，在梯形图中可以设置中间单元，即用该电路来控制某存储位，在各线圈的控制电路中使用其常开触点。这种中间元件类似于继电器电路中的中间继电器。
●设立外部互锁电路。控制异步电动机正以转的交流接触器如果同时动作，将会造成三相电源短路。为了防止出现这样的事故，应在PLC外部设置硬件互锁电路。
●外部负载的额定电压。PLC双向晶闸管输出模块一般只能驱动额定电压AC 220V的负载，如果系统原来的交流接触器的线圈电压为380V，应换成220V的线圈，或是设置外部中间继电器。
