风冷式冷凝器压力调节

    对于风冷式冷凝器，冷凝压力调节有从空气侧调节和从制冷剂侧调节两类办法。

   (1)从空气侧调节，主要是改变冷凝器的空气流量。改变风量的方法有：改变风扇电机转速；冷凝器进风口或出风口上设阻风阀；采用多台风扇吹风的冷凝，还可以改变风扇运行台数。变转速调节中，可以用冷凝压力发出信号，也可以用环境温度发出信号，通过转速调节器改变风扇电机的电压，使风扇风量随之改变。用环境温度发出信号时，调节比较稳定，冷凝压力的波动小。

    阻风阀调节是使空气节流，减小冷凝器外侧的风速，降低换热强度，从而提高冷凝压力。有些型号的风扇，伴随风阀节流、风量下降、风阻提高及功率上升。选择风扇电机时，要采用电机特性能适应这种风扇特性的型号。

    风扇开、停控制，只适应于冷凝器配用多台风扇的场合。用环境温度控制风扇的投运台数，必须保持至少有一台风扇在运转。只配用一台风扇的冷凝器不能用风扇开、停的控制方法，会引起冷凝压力波动厉害，风扇启闭频繁。

    以上从空气侧调节的方法，在环境温度不太低(4℃以上)时比较有效，调节方便可靠。但若冬季空气温度太低，变风量调节不能保证要求的冷凝压力。因为即便风扇关闭，寒冷的户外空气仅自然对流，也会使冷凝压力降到正常运行要求的最低值以下。从制冷剂侧调节则无此局限性，空气温度在4℃以上或以下均有效。

(2)从制冷剂侧调节冷凝压力的方法如图1-43所示。冷凝器出口管上安装一只高压调节阀3，在压缩机排气管与储液器人口管之间接一段旁通管，旁通管上安装一只差压调节阀4。利用高压调节阀3与差压调节阀4的配合动作实现调节。高压调节阀是一只受阀前压力（冷凝器压力）控制的比例型调节阀，其开度与冷凝压力相对于开启压力（设定值）的偏差成比例。冷凝压力低于设定值时，阀关闭；达到设定值时．阀开始开启，正常时，阀全开。差压调节阀4是受阀前后压差控制的调节阀，压差大时阀开大，压差小时阀开小，压差低于开阀压差设定值时阀全关。



    图1-43从制冷剂侧调节的风冷式冷凝器

1-    压缩机；2-冷凝器；3-高压调节阀；4-差压调节阀；5-高压储液器；6-膨胀阀；7-丞发器

    冷凝压力调节过程为：冬季压缩机开机前，冷凝器和储液器中压力都很低，高压调节阀3、差压调节阀4关闭着。开机后，在冷凝压力升至高压调节阀3的开启设定值之前，高压调节阀3仍关闭，压缩机排出的制冷剂积存在冷凝器，积液使冷凝器的内空间和有效传热面积减小，冷凝压力逐步升高。调节的目的是使储液器维持正常高的压力，为膨胀阀提供足够的供液动力。所以，压差调节阀4在阀前后建立起压力差时打开，将压缩机排气通到储液器，使储液器压力升高。冷凝压力升到高压调节阀3的开阀设定值之上时，阀稍开启。由于高压调节阀3的节流，差压调节阀4前后的压力差仍存在，使差压调节阀4的开启状态依然保持。运转达到稳定平衡时，高压调节阀3部分打开，冷凝器部分积液；差压调节阀4部分打开，有热气旁通到储液器。随着外界气温变暖，维持正常冷凝压力平衡时，高压调节阀3的开度增大，而差压调节阀4的开度变小，直至高压调节阀3全开、差压调节阀4全关，制冷剂走正常循环路径。

高压调节阀（KVR型）和差压调节阀（NRD型）的结构如图1-44所示。KVR开阀压力值可以在0.5～2.OMPa范围设定，最高工作温度为130℃。NRD的开阀压力差为0.14MPa，全开时的压力差为0.3MPa，最高工作温度为135℃。它们都适用于R12，R22和R502制冷剂。



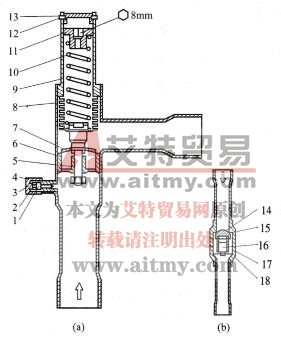

    图1-44高压调节阀和差压调节阀的结构图

   (a)高压调节阀KVR；(b)压差调节阀NRD

 1-塞子；2-密封垫；3-盖；4-压力表接头；5-阻尼结构；6-阀座；7-阀板；8-平衡波纹管；9-阀体；10-主弹簧；11-设钉螺钉；12-垫片；13-密封管；14-活塞；15-阀板；16-活塞导套；17-阀体；18-弹簧

    采用从制冷剂侧调节冷凝压力的方法时注意：

   (1)制冷系统中必须设高压储液器。

   (2)高压储液器的容积要足够大，系统中制冷剂的充注量要足够多，以保证在冷凝器可能

的最大积液时，高压储液器内仍有液体，否则冷凝器积液时，储液器中腾空，由差压阀旁引的热气直接冲到膨胀阀前，膨胀阀还是不能正常工作。
