　　继电器是一种利用各种物理量的变化，将电量或非电量信号转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其它器件或装置动作的一种控制元件。它用于各种控制电路中进行信号传递、放大、转换、联锁等，控制主电路和辅助电路中的器件或设备按预定的动作程序进行工作，实现自动控制和保护的目的。

　　继电器的作用：根据某种输人信号的变化来接通或断开控制电路，实现自动控制和保护电力拖动系统的电器，这里所说的输入信号可以使电压、电流等电量（达到一定电流、电压变会接通或断开电路），也可以是转速、时间、温度和压力等非电量（受监控的设备达到一定的转速、一段时间或温度值、或一定的气体/液体压强便会接通或断开电路）。

　　继电器一般不是用来直接控制信号较强电流的主电路，而是通过接触器或其它电器对主电路进行控制，因此同接触器相比较，继电器的触头断流容量很小，一般不需要灭弧装置，结构简单、体积小、重量轻，但对继电器动作的准确性则由较高要求。

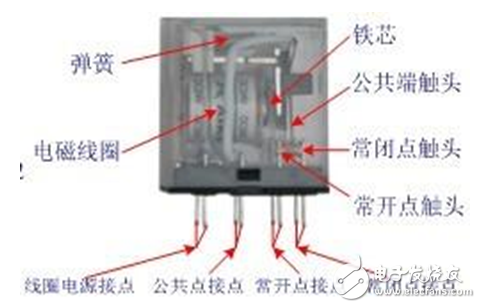

　　右图所示为一款电磁继电器，当流过的电流达到一定值后，线圈磁铁吸合触点实现接通或断开电路。

　　继电器的分类

　　按线圈电流种类不同分有：交流继电器和直流继电器。在设备中使用的继电器是24V直流继电器，如图共有2组常开和常闭触点，接线方法如图所示。 在接线时大家注意继电器底座和继电器插针的对应关系。

　　

　　（a）继电器实物图 （b）继电器图形符号

　　电磁式继电器的结构及工作原理

　　电磁式继电器一般由铁芯、线圈、衔铁、触头簧片等组成的。

　　电磁式继电器结构：

　　

　　工作原理：

　　只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

　　小型继电器工作原理

　　继电器是自动控制电路中常用的一种元件。实际上它是用较小的电流来控制较大电流的一种自动开关。在电路中起着自动操作、自动调节、安全保护等作用。

　　继电器的种类很多，常用的有电磁式和干簧式两种。电磁式继电器成本较低，便于在面包板上使用。

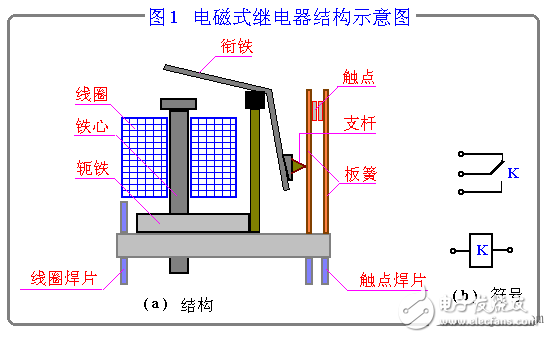

　　电磁式继电器是以电磁系统为主体构成的，图 T319 为电磁式继电器的结构和符号示意图。

　　

　　当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙 d 中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开（也可以使常开触点接通）。当切断继 电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。

　　在电路中，表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文 字符号“ K ”。继电器的接点有两种表示方法 ：一种是把它直接画在长方框的一侧，这样做比较直观。另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，这样对分析和理解电路是有利的，但 必须同时在属于同一继电器的线圈和接点旁边，注上相同的文字符号，并把接点组编号。表 B321 列出了继电器的常用符号和三种接点的符号。按有关规定，在电路中，接点组的画法应按线圈不通电时的原始状态画出。

　　

　　图T320是一个简单实用的自动关灯电路。当按下按钮开关S后，晶体管VT立即饱和导通，电源电压（6 V）加在继电器线圈的两端，使它吸合，动合触点闭合，“ 220 V、40 W ”的灯泡电源被接通而发光。同时，电容C被迅速充电，使它的两端电压也达6 V。当放开按钮后，由电源提供电流IB的电路被切断，但电容C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻R与晶体管的发射 结泄放，电容两端的电压逐渐下降，当晶体管UBE《0.5 V以后，VT截止，继电器线圈失去电压而释放，触点被打开，“ 220 V、40 W ”灯泡的电源被切断而熄灭。这个电路，按一下按钮开关S，灯亮20秒左右自动熄灭（延时时间的长短可调节电容C的容量），可做走廊照明灯的控制装置。这个 实例告诉我们，利用继电器可以低电压（6 V）、弱电流（几十毫安）来控制高电压（220 V）、强电流（几百毫安）的电路。如果需要控制更高的电压和更大的电流，可以采用小继电器控制大继电器的方法来提高电路的驱动能力。

　　与继电器线圈K并联的二极管VT为保护二极管，又称续流二极管。由于继电器线圈的电感在断电的瞬间，线圈两端将产生较高的反向电压，这个电压与电源电压叠 加，加在晶体管c、e之间，很可能超过晶体管的最大反向击穿电压U（RB）CEO，使晶体管击穿损坏，而二极管VT的作用就是消除这个反向电压的影响，保 护电路的正常工作。在电子电路中，凡是有直流继电器的地方，都需要与其线圈反向并联一个二极管，以防止电路元件的损坏。

　　继电器使用方法

　　电磁式继电器按输入信号不同分有：电压继电器、电流继电器、时间继电器、速度继电器和中间继电器。如图所示。

　　

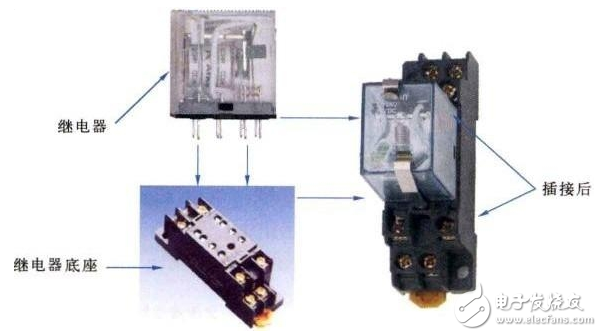

　　图 继电器的安装

　　继电器的使用

　　继电器在使用时一般都是由继电器和继电器底座组合而成，继电器底座可以快速安装在导轨上，并能够吧继电器的线圈和触电的接点引出到底座的快速连接柱上，使得在使用和接线时都非常方便，如果继电器损坏也可以直接将继电器从底座上拔出直接更换，节省了维修时间。
