焊接冷裂纹是如何分类的,各种冷裂纹分别有什
来源:艾特贸易2017-06-05
简介答:常见的冷裂纹可分为氢致裂纹、淬火裂纹、层状撕裂。 (1) 氢致裂纹:具有延迟特征,即焊后经过数小时、数日或更长时间才出现的冷裂纹,也称延迟裂纹。其特征是:①普通低合
答:常见的冷裂纹可分为氢致裂纹、淬火裂纹、层状撕裂。
(1)氢致裂纹:具有延迟特征,即焊后经过数小时、数日或更长时间才出现的冷裂纹,也称延迟裂纹。其特征是:①普通低合金钢的氢致裂纹在焊后24h内产生,对高合金钢则在焊后10天内产生;②裂纹产生时,有时可觉察到断裂的响声;③断裂途径可以是沿晶界的,或者是穿晶的。一般情况下,断口中均同时存在着沿晶界断裂和晶内断裂,而且晶内断裂的断口占相当大的比例。即使是高强度钢的冷裂纹断口中也存在着晶内断裂;④在填角焊时,裂纹产生的部位与拘束状态有关,如图1所示。
焊趾裂纹一般分布在:①起源于焊缝与母材的交界处有明显的应力集中的地方。一般由焊趾表面开始,向母材深处延伸,可能沿粗晶区扩展,也可能向垂直于拘束方向的细晶区或母材扩展,裂纹的取向经常与焊缝纵向平行,如图2所示;②焊接结构中的X形坡口对接接头及K形坡口的T形接头,在咬边或其他形状缺陷的影响下,易产生焊趾裂纹,如图3所示。
图1 填角焊的拘束状态与冷裂纹产生的部位
图2 焊接接头中的焊趾裂纹

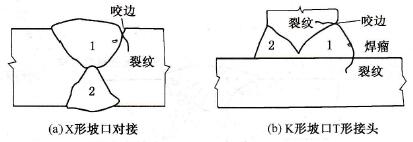

图3 焊接结构中的焊趾裂纹
1-先焊的焊缝;2-后焊的焊缝
焊道下裂纹一般分布在:①一般情况下,裂纹的取向与熔合线平行,距熔合线大约1~2个晶粒;②经常发生在淬硬倾向大的材料中,位于焊接热影响区的粗晶区;③当钢中沿轧制方向有较多和较长的MnS系夹杂物时,裂纹也可以沿轧制方向分布的硫化物呈阶梯状地扩展,如图4所示。
图4 焊道下裂纹
焊根裂纹一般分布在:①起源于焊缝的根部最大应力处,随后在拘束应力的作用下向焊缝内或热影响区扩展;②裂纹出现的部位取决于焊缝金属及热影响区的强度、伸长率和根部形状,如图5所示。另外对于厚板的压力容器,如果焊前不预热,焊后不立即保温进行消氢处理,在V形坡口的手工打底焊时,易在内环焊缝中产生纵向裂纹,在U形坡口的埋弧自动焊时,易在环焊缝产生横向裂纹。
(2)淬火裂纹:在焊接含碳量高、淬硬倾向大的钢材时出现的冷裂纹。其特征是:①与氢无关,无延时特征;②裂纹的启裂与扩展均沿奥氏体晶界进行;③断口非常光滑,极少有塑性变形的痕迹。一般分布在位于热影响区或焊缝中。
(3)层状撕裂:母材本身固有的缺陷,因焊接使其暴露出来。其特征是:①平行于板材表面扩展并呈阶梯状;②断口有明显的木纹状特征,断口的平台分布有大块的夹杂物。一般分布在角焊缝的厚板结构中,如图6所示。

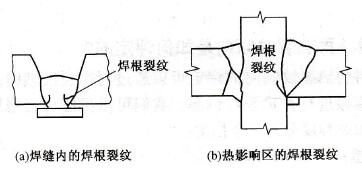

图5 焊接接头中的焊根裂纹
图6 层状撕裂
