1000kV专用验电器简介

    线路停电后，应对线路进行验电。验电前，宜先在有电设备上进行试验，确认验电器良好，或者用高压发生器确证验电器良好。验电时，人体与被验电设备应保持规定距离安全距离，并设专人监护。使用伸缩式验电器时，应保证绝缘的有效长度。验电器外观如图6-42所示，使用如图6-43所示。
    图6-42    验电器外观

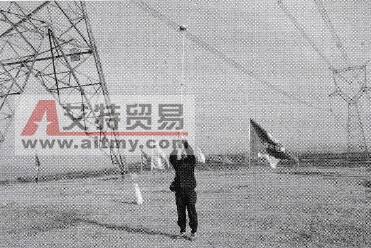

    图6-43    验电器的使用    目前我国超高压输电线路均是使用接触式验电器进行验电，但由于1000kV特高压交流输电线路的铁塔高、塔头尺寸大、绝缘子串长、如果仍然使用接触式验电器进行验电，要求绝缘操作杆必须具有较长的长度。一方面会极大地增加作业人员的劳动强度；另一方面，较长的绝缘操作杆容易挠曲，再加上高空作业的因素，甚至有可能使验电操作无法实现。    国网电力科学研究院研制了一种1000kV特高压交流非接触式验电器及其验电方法，其硬件部分由信号采集模块、信号放大模块、信号处理模块、模数转换及数据处理模块和报警模块组成，软件部分分为自检、预检、检测、比较、报警5个阶段；自检通过后，经3s的延时，以10kHz的频率进行数据采集此工作位置的电场强度得到的值作为验电的基准值，该验电器验电基准值是现场工作位置的电场值，有效地提高了验电器的使用范围和准确度；该验电器根据空间电场的场强曲线和变化趋势来验电，通过报警的声、光信号频率快慢来反映电场的大小，有效地排除了邻近带电设备的干扰，解决了邻近被测设备的带电体对空间场强的干扰导致验电结果重复性不好、准确度不高的难题。    (1)1000kV特高压交流非接触式验电器的工作原理。非接触式验电器是通过对带电设备附近的电场或设备发生局部放电时的相关参量检测来实现验电功能。基本原理为基于电磁感应法的非接触式验电器。这种非接触式验电器不存在基于紫外脉冲检测和超高频局部放电检测原理的非接触式验电器的缺点，且造价相对较低。1000kV特高压交流非接触式验电器系统5个功能模块的工作原理：通过信号采集模块采集到的电压信号，经过放大，滤波，整流等处理后，经模数转换后变成数字信号发送给数据处理模块，由处理器根据处理后的数据进行是否有电的判断，然后指示声、光报警系统作出相应的动作。如图6-44所示。

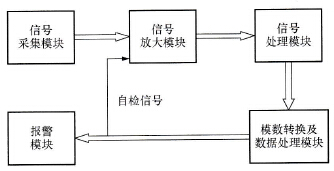

    图6-44    1000kV特高压交流非接触式验电器的工作原理图    (2)验电器的使用方法。验电器在进入工作位置后打开电源后，当电源指示灯显示电源工作正常，即可按下复位键开始工作。复位的目的主要有两个：一个是清除验电器内各存储单元的残余信息，避免误差的产生；另一个是使验电器进入自检阶段，以检测验电器的各功能模块是否正常工作。当自检环节通过，验电器则自动进入预检环节，将各参量输入到各存储单元，为检测数据的分析和处理作准备。在预检完成后，验电器自身的准备工作便完成，即可进行验电操作（检测阶段）。在检测阶段，验电器以10kHz的频率进行数据采集。考虑到现场可能出现的强电磁场干扰，为防止出现误报和漏报，提高验电器工作的可靠性，在功能上设计为每采样16次进行一次数据检测。验电器在检测阶段一直工作在循环模式，直到再次按下复位按钮为止。该循环工作不因验电器是否报警而打断，因此在实际操作时能保证快速、实时对设备是否带电进行响应，也就是迅速从非报警状态进入报警状态或者从报警状态进入非报警状态。    (3)验电器的实际应用情况。自工程投运以来，1000kV特高压交流非接触式验电器已广泛配置到各运行维护单位中，通过站内、线路工作人员在特高压工程检修过程的使用，检验了非接触式验电器的性能。在使用过程中，操作方便快捷，可以准确反映出设备状态，满足交流特高压的验电操作需求。
